Round-Way-Kassette

Die Luft fängt Sie überall ein, für maximalen Komfort

Kühlleistung: 2,2 ... 16 kW

Heizleistung: 2,5 ... 18 kW

Möchten Sie kaufen oder haben Sie Fragen?

Mycond

Hauptmerkmale:

4 Körpergrößen: 07-18, 24-30, 38 und 48-60
360 °C kreisförmige Luftverteilung
Unabhängige Steuerung jeder Lamelle
Ø 75 mm Öffnung für Frischlufteinlass
Entwässerungspumpe mit einer Förderhöhe von bis zu 600 mm
BLDC-Lüftermotor
Möglichkeit der Steuerung per IR-Fernbedienung
Standardpanel (-QB) mit antibakteriellem Filter mit Silberionen
Verdecktes Display mit wechselnder Anzeigefarbe je nach Betriebsmodus
Neues Kommunikationsprotokoll „1192“ (Unterstützung der Stromversorgung des ERV)
Neue „XY“-Schnittstelle für kabelgebundene Controller der 300er-Serie
Neue kabelgebundene Controller MWI-R301AFK, MWI-R316AFK (XY-Schnittstelle)

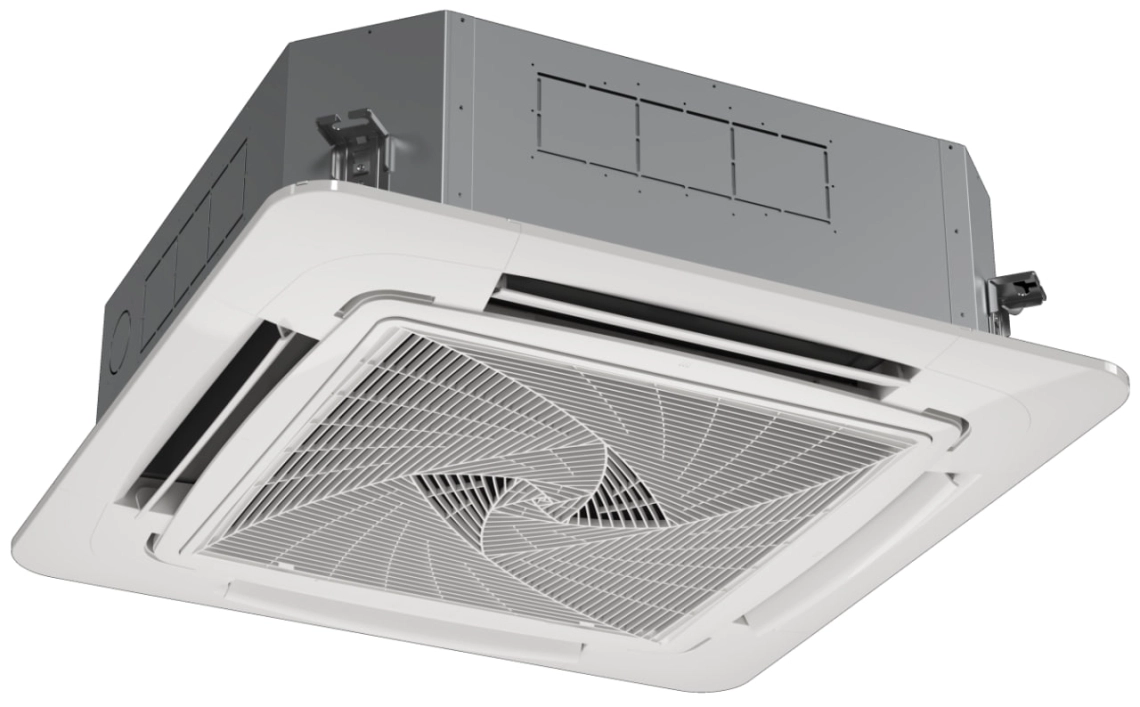

MyCond Round-Way Kassette Aussehen

MyCond Round-Way-Kassette 360-Grad-Luftzufuhr

Durch die individuelle Lamellensteuerung können Benutzer die Richtung des Luftstroms in vier verschiedene Richtungen präzise steuern.

Mit verstellbaren Lamellen und mehreren Lüftergeschwindigkeitseinstellungen können Benutzer die Richtung und Intensität des Luftstroms anpassen.

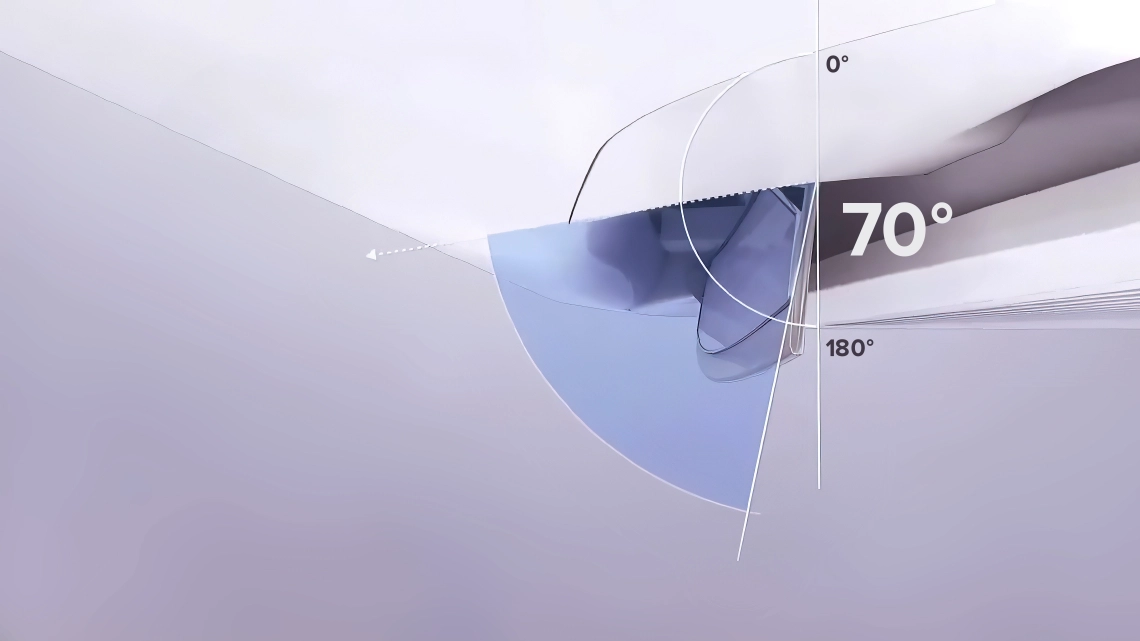

MyCond Round-Way-Kassette 70-Grad-Lamellenwinkel

Modell		MIBN-07X2EV1AD(L)	MIBN-09X2EV1AD(L)	MIBN-12X2EV1AD(L)	MIBN-16X2EV1AD(L)	MIBN-18X2EV1AD(L)	MIBN-24X2EV1AD(L)
Kapazität
Kühlung	kW	2,20	2,80	3,60	4,50	5,60	7,10
Heizung	kW	2,50	3,20	4,00	5,00	6.30	8.00
Elektrische Parameter
Stromversorgung	Ph/V/Hz	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)
Belüftung
Luftstrom (L/M/H)	^m³/h	1100/750/550	1100/750/550	1100/850/550	1200/850/550	1200/850/550	1500/1000/610
Schalldruck (L/M/H)	dB(A)	30/27/25	30/27/25	30/27/25	32/29/25	33/29/25	35/32/28
Installation - Abmessungen
Nettomaße (B×T×H)	mm	840840180	840840180	840840180	840840180	840840180	840840204
Abmessungen der verpackten Einheit (BxTxH)	mm	978978247	978978247	978978247	978978247	978978247	978978269
Netto-/Bruttogewicht	Kg	19,0/24,0	19,0/24,0	21,0/26,0	21,0/26,0	21,0/26,0	22/27
Ø Flüssigkeitsleitung	mm (Zoll)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø Gasleitung	mm (Zoll)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
Panel
Modell		MB-950QB	MB-950QB	MB-950QB	MB-950QB	MB-950QB	MB-950QB
Nettoabmessungen des Panels (BxTxH)	mm	950x950x50	950x950x50	950x950x50	950x950x50	950х950х50	950x950x50
Panel Verpackungsabmessungen (BxTxH)	mm	1013 x 1025 x 123	1013 x 1025 x 123	1013 x 1025 x 123	1013 x 1025 x 123	1013 x 1025 x 123	1013 x 1025 x 123
Panel Netto-/Bruttogewicht	Kg	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0

Modell		MIBN-28X2EV1AD(L)	MIBN-30X2EV1AD(L)	MIBN-38X2EV1AD(L)	MIBN-48X2EV1AD(L)	MIBN-60X2EV1AD(L)
Kapazität
Kühlung	kW	8,0	9,0	11.20	14.0	16,0
Heizung	kW	9,50	10,0	12,50	16.00	18,0
Elektrische Parameter
Stromversorgung	Ph/V/Hz	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)
Belüftung
Luftstrom (H/M/L)	m³/h	1500/1050/650	1500/1050/650	1500/1050/650	1500/1050/650	1500/1050/650
Schalldruck (L/M/H)	dB(A)	51/47/42	51/47/42	53/48/44	58/53/46	58/53/46
Installation - Abmessungen
Nettomaße (B×T×H)	mm	840840204	840840204	840840246	840840288	840840288
Abmessungen der verpackten Einheit (BxTxH)	mm	978978269	978978269	978978312	978978353	978978353
Netto-/Bruttogewicht	Kg	22,0/27,0	22,0/27,0	25,0/31,0	26,0/32,0	26,0/32,0
Ø Flüssigkeitsleitung	mm (Zoll)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Ø Gasleitung	mm (Zoll)	15,88	15,88	15,88	15,88	15,88
Panel
Modell		MB-950QB	MB-950QB	MB-950QB	MB-950QB	MB-950QB
Nettoabmessungen des Panels (BxTxH)	mm	950x950x50	950x950x50	950x950x50	950x950x50	950х950х50
Panel Verpackungsabmessungen (BxTxH)	mm	1013 x 1025 x 123	1013 x 1025 x 123	1013 x 1025 x 123	1013 x 1025 x 123	1013 x 1025 x 123
Panel Netto-/Bruttogewicht	Kg	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0
