Wandmontierte Gebläsekonvektoren Serie FHW

Die neue Silver Glass Wall Serie von wandmontierten Gebläsekonvektoren ist für außergewöhnliche Innenräume konzipiert. Sie eignen sich für alle Arten von Wohnräumen und kleinen Büroräumen. Die Modelle sind in einem modernen Stil gestaltet, um sich in jedes Interieur einzufügen oder um so diskret wie möglich zu sein

Kühlleistung: 1,23 ... 3,76 kW

Heizleistung: 1,34 ... 4,28 kW

Möchten Sie kaufen oder haben Sie Fragen?

Wandmontierte Gebläsekonvektoren Serie FHW

Die Gebläsekonvektoren von FHW können an ein Modbus-Netzwerk angeschlossen werden. Dies ermöglicht die Verbindung mit dem Smart Home-System und die Automatisierung der Klimaregelung im Haus.

MyCond FHW Wandmontierter Gebläsekonvektor für effiziente Luftregulierung.

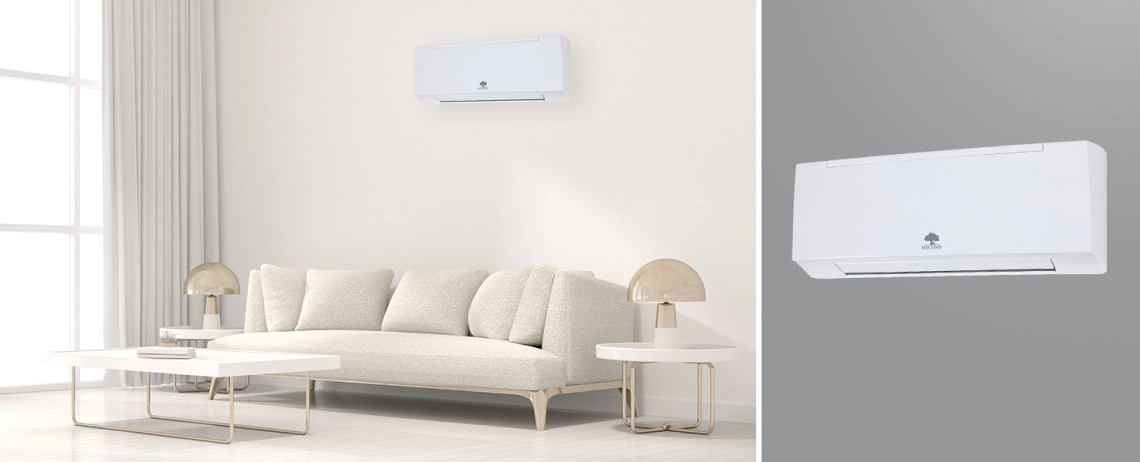

MyCond FHW Wandmontierter Gebläsekonvektor in moderner Innenausstattung.

Vorteile der wandmontierten Gebläsekonvektoren von Mycond:

Optionales 2/3-Wegeventil und Kondensatpumpe können in das Gehäuse eingebaut werden.
Optionaler BLDC-Gebläsemotor.
Optionale elektrische Heizung.

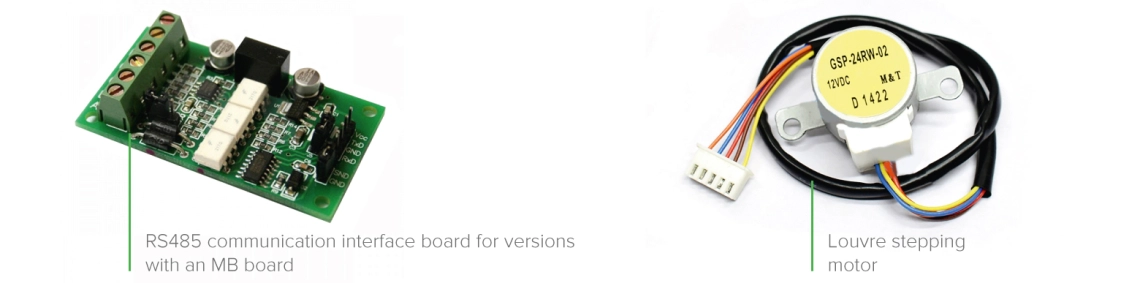

Gerätekonfiguration:

FWH-1 ohne Steuerplatine (externer Thermostat erforderlich)

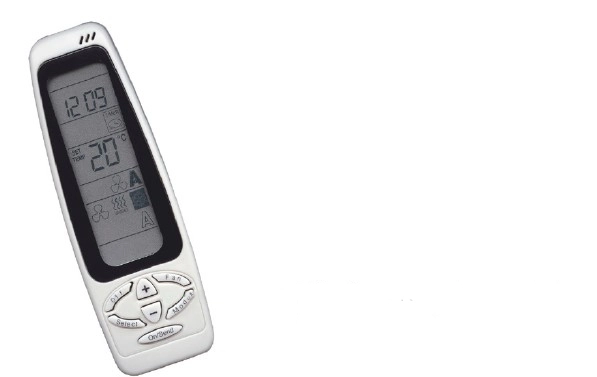

FWH-T1 mit Steuerplatine und IR-Empfänger (IR-Fernbedienung enthalten)
FHW-MB1 mit Steuerplatine und Modbus-Modul (IR-Fernbedienung als Option)

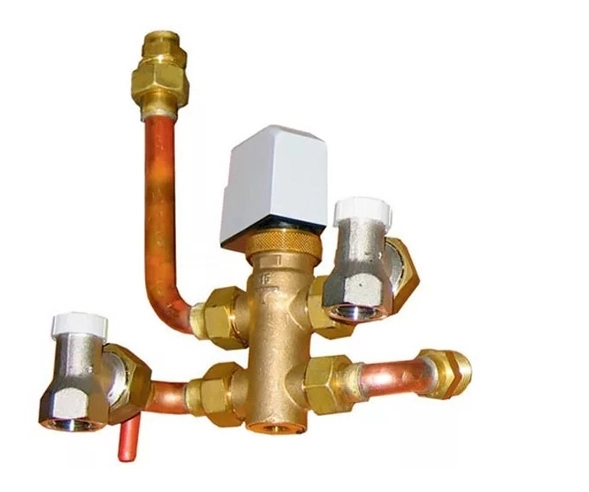

MyCond FHW Vertikaler Einbausatz für Gebläsekonvektoren.

MyCond FHW Schematische Darstellung der Komponenten des wandmontierten Gebläsekonvektors.

Wandgebläsekonvektoren der Serie MyCond FHW, die in einem Modbus-Netzwerk angeschlossen sind.

Technische Daten	Geräte	FHW1						FHW2
Anzahl der Geschwindigkeiten		1	2	3	4	5	6	1	2	3	4	5	6
		min.	durchschnitt		max.			min.		durchschnitt.		max.
Luftdurchsatz	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Kühlleistung insgesamt	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Sensible Kühlleistung	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Heizleistung	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Druckverlust (Kühlung)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Druckverlust (Heizung)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Leistungsaufnahme	W	12	14	17	18	24	30	12	14	18	20	24	32
Schallleistungspegel	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Schalldruckpegel (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Spezifikationen	Geräte	FHW3						FHW4
Anzahl der Geschwindigkeiten		1	2	3	4	5	6	1	2	3	4	5	6
		min.	durchschnitt		max.				min.		durchschnitt		max.
Luftdurchsatz	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Kühlleistung insgesamt	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Sensible Kühlleistung	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Heizleistung	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Druckverlust (Kühlung)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Druckverlust (Heizung)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Leistungsaufnahme	W	16	21	26	29	38	46	17	23	27	32	35	48
Schallleistungspegel	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Schalldruckpegel (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Die Angaben beziehen sich auf die folgenden Betriebsparameter:
KÜHLUNG. Einlasslufttemperatur: +27 °C (Trockenkugel) +19 °C (Feuchtkugel) Wassereinlass- und -auslass-Temperatur: +7/12 °C
HEIZEN. Lufttemperatur am Eingang: +20 °C. Wassertemperatur am Einlass/Auslass: +50/45 °C.
* Der Schalldruckpegel ist 9 dB(A) niedriger als der Schallleistungspegel und bezieht sich auf einen Raum mit einem Volumen von 100 m3 und einer Schallreflexionszeit von 0,5 s.

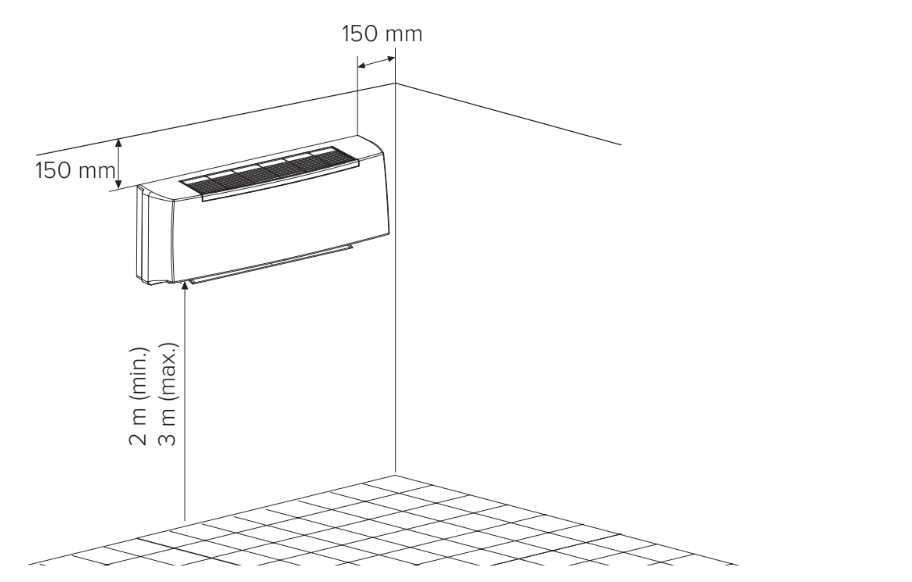

Einbauart

MyCond Illustration der FHW Gebläsekonvektoren für die Wandmontage.

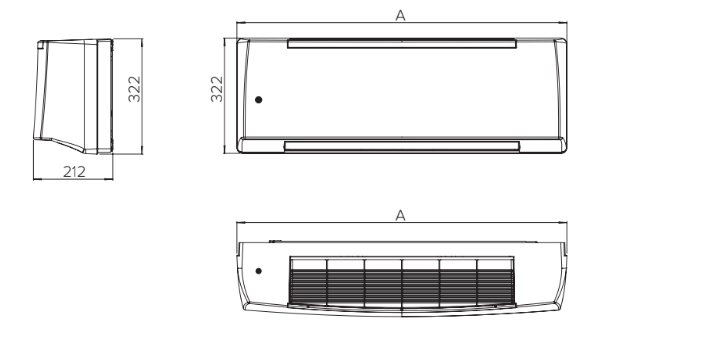

Abmessungen

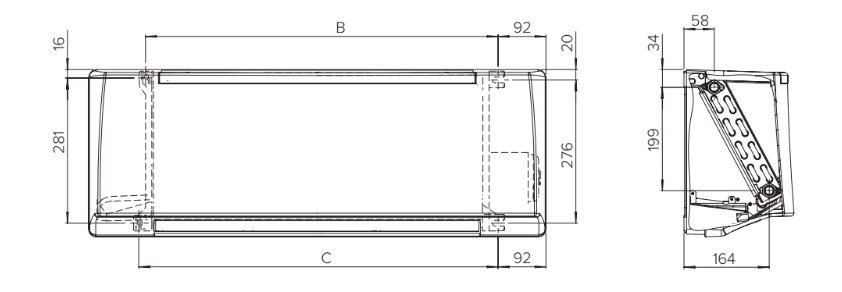

Allgemeine Anordnung

MyCond FHW Wandmontierte Gebläsekonvektoren mit Modbus-Steuerung für intelligente Hausautomation.

Installationsabstände

MyCond FHW Wandmontierter Gebläsekonvektor, geeignet für die Integration von Smart Home.

Installationsabstände

MyCond Abmessungen von wandmontierten Gebläsekonvektoren der Serie FHW.

Abmessungen der FHW-Geräte

Modell	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

Gewicht der FHW-Einheiten

Modell	Nettogewicht (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Ohne Ventil	12	12	16	16
Mit einem Ventil	13	13	17	17
