MRF 7

Die MRF 7-H-Serie bietet neue Möglichkeiten: Bis zu vier Außengeräte können jetzt zu einem System mit einem Leistungsbereich von 25 bis 380 kW kombiniert werden.

Möchten Sie kaufen oder haben Sie Fragen?
MRF 7

Dies gewährleistet eine flexible Einrichtung für alle Bedingungen und ermöglicht einen effizienten Betrieb selbst bei komplexesten Projekten. Dank seiner Zuverlässigkeit und Vielseitigkeit ist das System einfacher zu installieren und zu bedienen, was es für viele Einrichtungen zu einer praktischen Lösung macht.

Kompressortechnologien

Die neue MRF 7-H-Serie ist mit einem Kompressor ausgestattet, der die Technologie der verbesserten Dampfeinspritzung (EVI) in die Kompressionskammer nutzt. Diese erhöht die Kältemittelzirkulationsrate um 15 % und die Heizleistung um 30 % im Vergleich zu herkömmlichen Kompressoren. Ein integriertes Rückschlagventil steigert die Systemeffizienz zusätzlich um 5 %. Im Kühlbetrieb ist eine konstante Kühlleistung auch bei Außentemperaturen von bis zu +53 °C gewährleistet.

  1. Die Kompressorspirale besteht aus weicherem Material, wodurch Leckagen und mechanischer Verschleiß im Vergleich zu herkömmlichen Spiralen reduziert werden.
  2. Der speziell geformte Spiralmechanismus und das Überdruckventil erhöhen die Stabilität des Systems und die Effizienz des Kompressors.
  3. Ein zuverlässiges und effizientes Schmiersystem mit Hochdruckkammer gewährleistet eine effektive Schmierung aller Kompressorteile bei geringem Ölverbrauch.
  4. Die integrierte Konstruktion von Rahmen und Gehäuse gewährleistet einen stabilen Betrieb des Kompressors.
  5. Dreistufiges Ölverteilungssystem im Kompressor:
    - Schwerkraftölrückführung
    - Zentrifugalölabscheider
    - Struktureller Ölabscheider
  6. Das neue Ölpumpendesign ermöglicht den Betrieb des Systems bei hohen Geschwindigkeiten ohne zusätzlichen Ölverbrauch, wodurch die Schmiereffizienz verbessert und Reibungsverluste reduziert werden.

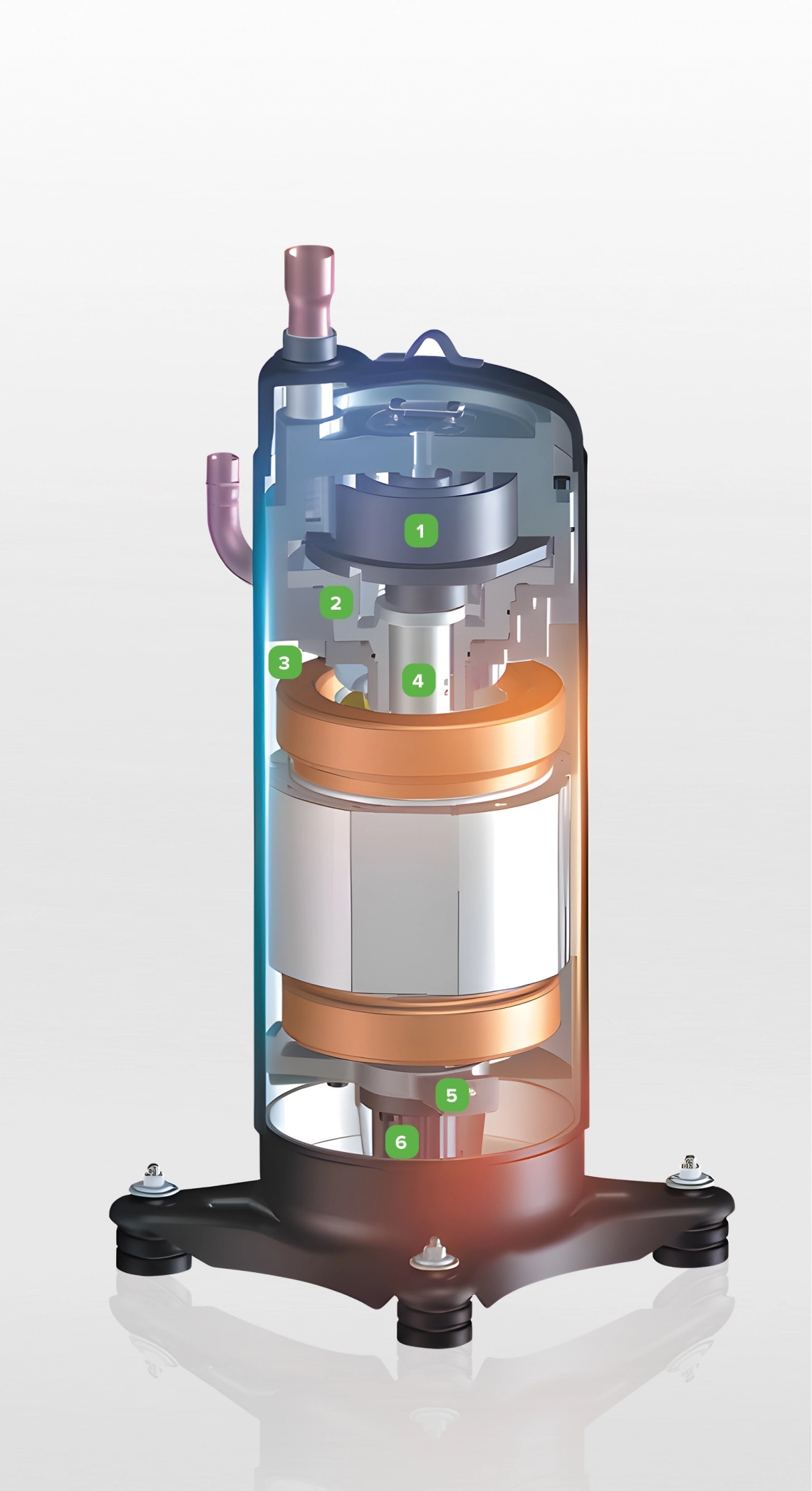

MyCond MRF 7 Funktionsprinzip des Lüftungsgerätekompressors

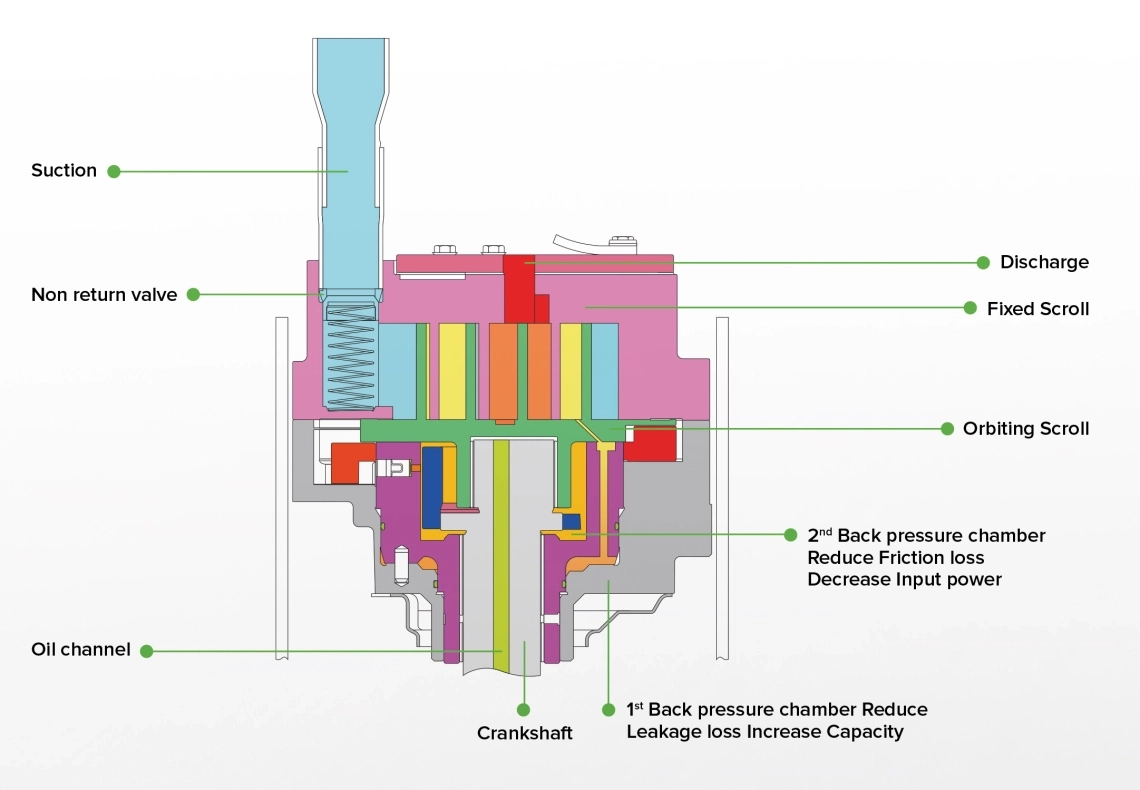

MyCond MRF 7 — Aufbau und Funktionsweise eines Scrollverdichters

MyCond MRF 7 Innovative Spiralkompressionstechnologie

Im Vergleich zu einem herkömmlichen Kompressor ist die Kompressorleistung um 27 % höher, der COP um 19 % und die Gesamtsystemleistung bei -20 °C um 25 % höher. Der Kompressor verfügt über ein integriertes Rückschlagventil, das im Niedriggeschwindigkeitsbetrieb eine zusätzliche COP-Verbesserung von 5 % ermöglicht.

Vollständige DC-Wechselrichtertechnologie

Schneller Start, schnelles Abkühlen und Aufheizen; sanfter Start, niedriger Anlaufstrom,
geringe Belastung des Stromnetzes; sobald die Raumtemperatur erreicht ist, schaltet der Kompressor automatisch auf niedrige Drehzahl mit geringem Energieverbrauch.

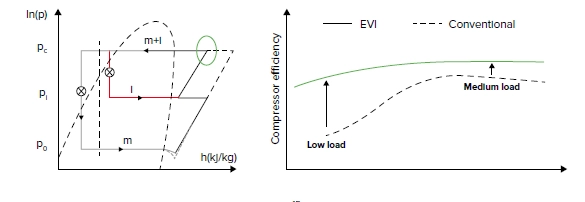

MyCond MRF 7 So funktioniert der Kompressor mit EVI-Technologie

MyCond MRF 7 Wärmetauscher mit Kupferrohren und zwei elektronischen Expansionsventilen (EEV)

Kondensator-Design mit elektronischer
Expansionsventil

Der Betrieb des Kondensators wird durch zwei elektronische Expansionsventile (EEV) gesteuert.
die eine effiziente Ausnutzung der Wärmetauscherfläche und eine Verteilung des Kältemittelstroms entsprechend der Wärmelast der Innengeräte ermöglichen.

Jedes EEV steuert seinen eigenen Abschnitt des Kondensators, sodass die Oberfläche des Außenwärmetauschers der Innenlast entspricht.

Zweistufige Unterkühlungstechnologie

Die Außeneinheit verfügt über ein zweistufiges Unterkühlungsdesign mit einem Unterkühlungsgrad von bis zu 20 °C, wodurch sowohl die Kühl- als auch die Heizleistung deutlich erhöht, der Kältemitteldruckverlust im System reduziert und die Gesamteffizienz verbessert wird.

Darüber hinaus verbessert die Einführung eines Unterkühlungs-Wärmetauschers in das System dessen Effizienz auch bei langen Rohrleitungen erheblich und sorgt so für eine konstante Leistung und verbesserte Energie
Effizienz.

MyCond MRF 7 Lüftungssystem

Vereinfachte Bedienung und Wartung der Geräte

  • Drahtlose Verbindung
    Lernen Sie das weltweit erste MRF-System mit drahtloser Kommunikation zwischen Innen- und Außeneinheiten kennen.
    Die Kommunikation zwischen den Einheiten im System ist noch komfortabler geworden.
  • Stromlose Ventilsteuerungstechnik
    Selbst wenn eine Inneneinheit stromlos wird, kann das System die Kommunikationsverkabelung zur Steuerung des EEV verwenden.
    Dadurch kann die fehlerhafte Inneneinheit sicher abgeschaltet werden, ohne den Betrieb des gesamten MRF-Systems zu stoppen.
  • Zuverlässige Lüfterredundanztechnologie
    Unser Doppellüftersystem sorgt für Zuverlässigkeit: Fällt ein Lüfter aus, springt der andere sofort im Backup-Modus ein und gewährleistet so einen unterbrechungsfreien Betrieb des Systems.

MyCond MRF 7 Klimaanlage mit Umluftfunktion

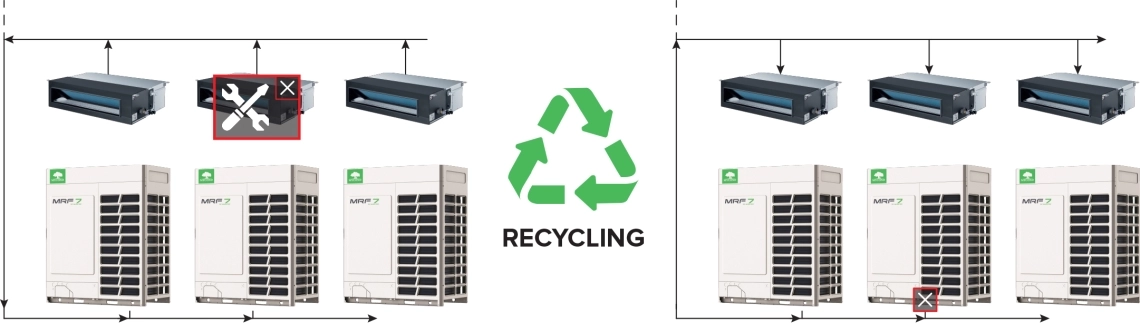

Automatische Kältemittelrückgewinnung

Bei Ausfall einer Inneneinheit kann das darin enthaltene Kältemittel in die Außeneinheiten der Anlage gepumpt werden. Bei Ausfall einer Außeneinheit kann das darin enthaltene Kältemittel in die Inneneinheiten und die in Betrieb befindliche Außeneinheit gepumpt werden. Diese beiden Arten der Kältemittelumverteilung vereinfachen die Wartung erheblich und verbessern die Effizienz.

MyCond MRF 7 Design mit externem statischen Druck von 110 Pa

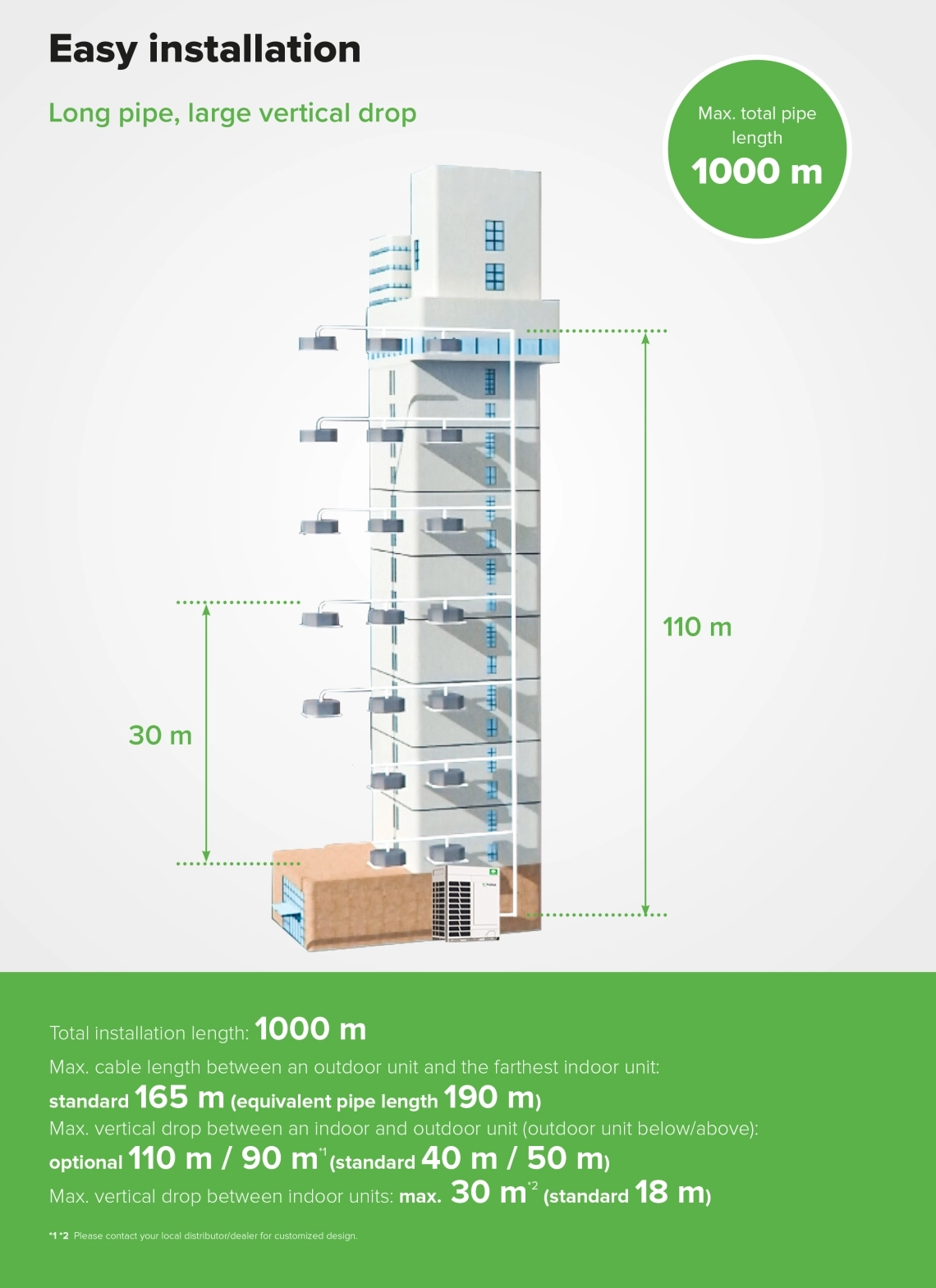

MyCond MRF 7 Installationsinformationen

Technische Daten

3-phasig/380...400V/50(60)Hz

Einzelmodul: MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L)

Name Einheit MOH7-08X2EW2AD(L) MOH7-10X2EW2AD(L) MOH7-12X2EW2AD(L)
Kombination / / / /

Kühlung

Nennkapazität kW 25,2 28,0 33,5
Nennleistungsaufnahme kW 4,72 5,63 6,98
EWR 1 / 5,34 4,97 4,80

Heizung

Nennkapazität kW 27,0 31,5 37,5
Nennleistungsaufnahme kW 5,03 6,26 7,65
COP 1 / 5,37 5,03 4,90
Stromversorgung P/V/Hz 3/380~415/50/60 3/380~415/50/60 3/380~415/50/60
Mindeststrombelastbarkeit (MCA) A 15,30 17,70 20,90
Max. Außenluftstrom m³/h 11000 11000 13500
Max. externer statischer Druck Pa 110 110 110
Max. Außenschalldruckpegel 2 dB(A) 56 57 59
Gehäuse Farbe / Hellgrau Hellgrau Hellgrau

Kompressor

Marke / MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC
Typ / Inverter-Scrollkompressor Inverter-Scrollkompressor Inverter-Scrollkompressor
Art des Kompressoröls / FVC68D FVC68D FVC68D
Maße Nettogröße (B×L×H) mm 980×750×1690 980×750×1690 980×750×1690
Verpackungsgröße (B×L×H) mm 1070×850×1858 1070×850×1858 1070×850×1858
Gewicht Netto-/Bruttogewicht kg 235/260 235/260 235/260

Kältemittel

Typ / Kältemittel R410A Kältemittel R410A Kältemittel R410A
Standardmäßige Kältemittelfüllung kg 9,50 9,50 9,50

Kältemittel
Rohrleitungen

Außendurchmesser der Flüssigkeitsleitung mm Ø9,52 Ø9,52 Ø12,7
Außendurchmesser der Gasleitung mm Ø19,05 Ø22,22 Ø25,4
Max. Gesamtrohrlänge M 1000 1000 1000
Max. Rohrlänge
(Äquivalent/tatsächlich)
M 260/220 260/220 260/220
Max. Höhenunterschied zwischen
Innen- und Außengeräte
M 90 (Außengerät über Innengerät) / 110 (Innengerät über Außengerät)
Standard-Höhenunterschied zwischen
Innen- und Außengeräte
M 50 (Außengerät über Innengerät) / 40 (Innengerät über Außengerät)
Max. Höhenunterschied zwischen
Innengeräte
M 30 30 30
Standard-Höhenunterschied zwischen
Innengeräte
M 18 18 18
Rohrverbindungsmethode / Gasleitung: Löten / Flüssigkeitsleitung: Bördelverbindung
Max. Länge des Kommunikationskabels zwischen
Innen- und Außengeräte
M 1000 1000 1000
Verhältnis der angeschlossenen Innengeräte % 50...130
(200 mit Einschränkungen)
50...130
(200 mit Einschränkungen)
50...130
(200 mit Einschränkungen)
Max. Anzahl angeschlossener Innengeräte Stk. 16(24) 18(27) 22(33)
Betrieb
Temperatur
Kühlung (min ... max) °C -10~55 -10~55 -10~55
Heizung (min ... max) °C -25~27 -25~27 -25~27

1 Nennbedingungen:
Innentemperatur (Kühlen): 27 °C DB / 19 °C WB, Innentemperatur (Heizen): 20 °C DB / 14,5 °C WB.
Außentemperatur (Kühlen): 35 °C DB / 24 °C WB, Außentemperatur (Heizen): 7 °C DB / 6 °C WB.
2 Die Daten wurden für ein äquivalentes Rohr mit einer Länge von 7,5 m und einem Höhenunterschied von 0 m gemessen.
Der Geräuschpegel wird im dritten Oktavband in einer halbschalltoten Kammer mit einem Echtzeitanalysator und einem kalibrierten Schallpegelmesser gemessen.
Dies stellt den Geräuschpegel in Bezug auf den Schalldruck dar.
3 Verwenden Sie ein abgeschirmtes Kabel, um die Übertragung der Steuersignale von der Außeneinheit zum elektronischen Expansionsventil der Inneneinheit sicherzustellen, falls die Inneneinheit
Der Querschnitt des Kommunikationskabels muss mindestens 2×1,5 mm² betragen.
Die Spezifikationen können vom Hersteller zum Zwecke der Produktverbesserung ohne vorherige Ankündigung geändert werden.

3-phasig/380...400V/50(60)Hz

Einzelmodul: MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)

Name Einheit MMOH7-14X2EW2AD(L) MOH7-16X2EW2AD(L) MOH7-18X2EW2AD(L)
Kombination / / / /

Kühlung

Nennkapazität kW 40,0 45,0 50,4
Nennleistungsaufnahme kW 8,58 9,78 11,10
EWR 1 / 4,66 4,60 4,54

Heizung

Nennkapazität kW 45,0 50,0 56,5
Nennleistungsaufnahme kW 9,47 10,66 12,18
COP 1 / 4,75 4,69 4,64
Stromversorgung P/V/Hz 3/380~415/50/60 3/380~415/50/60 3/380~415/50/60
Mindeststrombelastbarkeit (MCA) A 25,10 28,70 35,60
Max. Außenluftstrom m³/h 13500 13500 13500
Max. externer statischer Druck Pa 110 110 110
Max. Außenschalldruckpegel 2 dB(A) 61 61 61
Gehäuse Farbe / Hellgrau Hellgrau Hellgrau

Kompressor

Marke / MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC
Typ / Inverter-Scrollkompressor Inverter-Scrollkompressor Inverter-Scrollkompressor
Art des Kompressoröls / FVC68D FVC68D FVC68D
Maße Nettogröße (B×L×H) mm 980×750×1690 980×750×1690 980×750×1690
Verpackungsgröße (B×L×H) mm 1070×850×1858 1070×850×1858 1070×850×1858
Gewicht Netto-/Bruttogewicht kg 235/260 254/279 254/279

Kältemittel

Typ / Kältemittel R410A Kältemittel R410A Kältemittel R410A
Standardmäßige Kältemittelfüllung kg 9,50 12,00 12,00

Kältemittel
Rohrleitungen

Außendurchmesser der Flüssigkeitsleitung mm Ø12,7 Ø12,7 Ø15,88
Außendurchmesser der Gasleitung mm Ø25,4 Ø28,58 Ø28,58
Max. Gesamtrohrlänge M 1000 1000 1000
Max. Rohrlänge
(Äquivalent/tatsächlich)
M 260/220 260/220 260/220
Max. Höhenunterschied zwischen
Innen- und Außengeräte
M 90 (Außengerät über Innengerät) / 110 (Innengerät über Außengerät)
Standard-Höhenunterschied zwischen
Innen- und Außengeräte
M 50 (Außengerät über Innengerät) / 40 (Innengerät über Außengerät)
Max. Höhenunterschied zwischen
Innengeräte
M 30 30 30
Standard-Höhenunterschied zwischen
Innengeräte
M 18 18 18
Rohrverbindungsmethode / Gasleitung: Löten / Flüssigkeitsleitung: Bördelverbindung
Max. Länge des Kommunikationskabels zwischen
Innen- und Außengeräte
M 1000 1000 1000
Verhältnis der angeschlossenen Innengeräte % 50...130
(200 mit Einschränkungen)
50...130
(200 mit Einschränkungen)
50...130
(200 mit Einschränkungen)
Max. Anzahl angeschlossener Innengeräte Stk. 26(40) 30(46) 33(50)
Betrieb
Temperatur
Kühlung (min ... max) °C -10~55 -10~55 -10~55
Heizung (min ... max) °C -25~27 -25~27 -25~27

1 Nennbedingungen:
Innentemperatur (Kühlen): 27 °C DB / 19 °C WB, Innentemperatur (Heizen): 20 °C DB / 14,5 °C WB.
Außentemperatur (Kühlen): 35 °C DB / 24 °C WB, Außentemperatur (Heizen): 7 °C DB / 6 °C WB.
2 Die Daten wurden für ein äquivalentes Rohr mit einer Länge von 7,5 m und einem Höhenunterschied von 0 m gemessen.
Der Geräuschpegel wird im dritten Oktavband in einer halbschalltoten Kammer mit einem Echtzeitanalysator und einem kalibrierten Schallpegelmesser gemessen.
Dies stellt den Geräuschpegel in Bezug auf den Schalldruck dar.
3 Verwenden Sie ein abgeschirmtes Kabel, um die Übertragung der Steuersignale von der Außeneinheit zum elektronischen Expansionsventil der Inneneinheit sicherzustellen, falls die Inneneinheit
Der Querschnitt des Kommunikationskabels muss mindestens 2×1,5 mm² betragen.
Die Spezifikationen können vom Hersteller zum Zwecke der Produktverbesserung ohne vorherige Ankündigung geändert werden.

3-phasig/380...400V/50(60)Hz

Einzelmodul: MOH7-20X2EW2AD(L), MOH7-22X2EW2AD(L), MOH7-24X2EW2AD(L)

Name Einheit MOH7-20X2EW2AD(L) MOH7-22X2EW2AD(L) MOH7-24X2EW2AD(L)
Kombination / / / /

Kühlung

Nennkapazität kW 56,0 61,5 68,0
Nennleistungsaufnahme kW 12,53 14,40 16,08
EWR 1 / 4,47 4,27 4,23

Heizung

Nennkapazität kW 63,0 69,0 75,0
Nennleistungsaufnahme kW 13,70 15,83 17,56
COP 1 / 4,60 4,36 4,27
Stromversorgung P/V/Hz 3/380~415/50/60 3/380~415/50/60 3/380~415/50/60
Mindeststrombelastbarkeit (MCA) A 36,40 39,20 41,80
Max. Außenluftstrom m³/h 17000 18000 18000
Max. externer statischer Druck Pa 110 110 110
Max. Außenschalldruckpegel 2 dB(A) 62 62 62
Gehäuse Farbe / Hellgrau Hellgrau Hellgrau

Kompressor

Marke / MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC
Typ / Inverter-Scrollkompressor Inverter-Scrollkompressor Inverter-Scrollkompressor
Art des Kompressoröls / FVC68D FVC68D FVC68D
Maße Nettogröße (B×L×H) mm 1410×750×1690 1410×750×1690 1410×750×1690
Verpackungsgröße (B×L×H) mm 1475×850×1858 1475×850×1858 1475×850×1858
Gewicht Netto-/Bruttogewicht kg 359 / 388 359 / 388 359 / 388

Kältemittel

Typ / Kältemittel R410A Kältemittel R410A Kältemittel R410A
Standardmäßige Kältemittelfüllung kg 13,00 13,00 13,00

Kältemittel
Rohrleitungen

Außendurchmesser der Flüssigkeitsleitung mm Ø15,88 Ø15,88 Ø15,88
Außendurchmesser der Gasleitung mm Ø28,58 Ø28,58 Ø28,58
Max. Gesamtrohrlänge M 1000 1000 1000
Max. Rohrlänge
(Äquivalent/tatsächlich)
M 260/220 260/220 260/220
Max. Höhenunterschied zwischen
Innen- und Außengeräte
M 90 (Außengerät über Innengerät) / 110 (Innengerät über Außengerät)
Standard-Höhenunterschied zwischen
Innen- und Außengeräte
M 50 (Außengerät über Innengerät) / 40 (Innengerät über Außengerät)
Max. Höhenunterschied zwischen
Innengeräte
M 30 30 30
Standard-Höhenunterschied zwischen
Innengeräte
M 18 18 18
Rohrverbindungsmethode / Gasleitung: Löten / Flüssigkeitsleitung: Bördelverbindung
Max. Länge des Kommunikationskabels zwischen
Innen- und Außengeräte
M 1000 1000 1000
Verhältnis der angeschlossenen Innengeräte % 50...130
(200 mit Einschränkungen)
50...130
(200 mit Einschränkungen)
50...130
(200 mit Einschränkungen)
Max. Anzahl angeschlossener Innengeräte Stk. 37(56) 41(63) 45(64)
Betrieb
Temperatur
Kühlung (min ... max) °C -10~55 -10~55 -10~55
Heizung (min ... max) °C -25~27 -25~27 -25~27

1 Nennbedingungen:
Innentemperatur (Kühlen): 27 °C DB / 19 °C WB, Innentemperatur (Heizen): 20 °C DB / 14,5 °C WB.
Außentemperatur (Kühlen): 35 °C DB / 24 °C WB, Außentemperatur (Heizen): 7 °C DB / 6 °C WB.
2 Die Daten wurden für ein äquivalentes Rohr mit einer Länge von 7,5 m und einem Höhenunterschied von 0 m gemessen.
Der Geräuschpegel wird im dritten Oktavband in einer halbschalltoten Kammer mit einem Echtzeitanalysator und einem kalibrierten Schallpegelmesser gemessen.
Dies stellt den Geräuschpegel in Bezug auf den Schalldruck dar.
3 Verwenden Sie ein abgeschirmtes Kabel, um die Übertragung der Steuersignale von der Außeneinheit zum elektronischen Expansionsventil der Inneneinheit sicherzustellen, falls die Inneneinheit
Der Querschnitt des Kommunikationskabels muss mindestens 2×1,5 mm² betragen.
Die Spezifikationen können vom Hersteller zum Zwecke der Produktverbesserung ohne vorherige Ankündigung geändert werden.

3-phasig/380...400V/50(60)Hz

Einzelmodul: MOH7-26X2EW2AD(L) , MOH7-28X2EW2AD(L ), MOH7-30X2EW2AD(L)

Name Einheit MOH7-26X2EW2AD(L) MOH7-28X2EW2AD(L) MOH7-30X2EW2AD(L)
Kombination / / / /

Kühlung

Nennkapazität kW 73,5 80,0 85,0
Nennleistungsaufnahme kW 18,51 20,59 22,69
EWR 1 / 3,97 3,89 3,75

Heizung

Nennkapazität kW 82,5 90,0 95,0
Nennleistungsaufnahme kW 20,37 22,78 25,07
COP 1 / 4,05 3,95 3,79
Stromversorgung P/V/Hz 3/380~415/50/60 3/380~415/50/60 3/380~415/50/60
Mindeststrombelastbarkeit (MCA) A 42,80 44,60 48,60
Max. Außenluftstrom m³/h 19000 19000 26000
Max. externer statischer Druck Pa 110 110 110
Max. Außenschalldruckpegel 2 dB(A) 63 63 64
Gehäuse Farbe / Hellgrau Hellgrau Hellgrau

Kompressor

Marke / MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC
Typ / Inverter-Scrollkompressor Inverter-Scrollkompressor Inverter-Scrollkompressor
Art des Kompressoröls / FVC68D FVC68D FVC68D
Maße Nettogröße (B×L×H) mm 1410×750×1690 1410×750×1690 1785×830×1858
Verpackungsgröße (B×L×H) mm 1475×850×1858 1475×850×1858 1886×930×2025
Gewicht Netto-/Bruttogewicht kg 382 / 411 382 / 411 431 / 473

Kältemittel

Typ / Kältemittel R410A Kältemittel R410A Kältemittel R410A
Standardmäßige Kältemittelfüllung kg 16,00 16,00 18,00

Kältemittel
Rohrleitungen

Außendurchmesser der Flüssigkeitsleitung mm Ø15,88 Ø19,05 Ø19,05
Außendurchmesser der Gasleitung mm Ø28,58 Ø31,8 Ø31,8
Max. Gesamtrohrlänge M 1000 1000 1000
Max. Rohrlänge
(Äquivalent/tatsächlich)
M 260/220 260/220 260/220
Max. Höhenunterschied zwischen
Innen- und Außengeräte
M 90 (Außengerät über Innengerät) / 110 (Innengerät über Außengerät)
Standard-Höhenunterschied zwischen
Innen- und Außengeräte
M 50 (Außengerät über Innengerät) / 40 (Innengerät über Außengerät)
Max. Höhenunterschied zwischen
Innengeräte
M 30 30 30
Standard-Höhenunterschied zwischen
Innengeräte
M 18 18 18
Rohrverbindungsmethode / Gasleitung: Löten / Flüssigkeitsleitung: Bördelverbindung
Max. Länge des Kommunikationskabels zwischen
Innen- und Außengeräte
M 1000 1000 1000
Verhältnis der angeschlossenen Innengeräte % 50...130
(200 mit Einschränkungen)
50...130
(200 mit Einschränkungen)
50...130
(200 mit Einschränkungen)
Max. Anzahl angeschlossener Innengeräte Stk. 49(64) 53(64) 56(64)
Betrieb
Temperatur
Kühlung (min ... max) °C -10~55 -10~55 -10~55
Heizung (min ... max) °C -25~27 -25~27 -25~27

1 Nennbedingungen:
Innentemperatur (Kühlen): 27 °C DB / 19 °C WB, Innentemperatur (Heizen): 20 °C DB / 14,5 °C WB.
Außentemperatur (Kühlen): 35 °C DB / 24 °C WB, Außentemperatur (Heizen): 7 °C DB / 6 °C WB.
2 Die Daten wurden für ein äquivalentes Rohr mit einer Länge von 7,5 m und einem Höhenunterschied von 0 m gemessen.
Der Geräuschpegel wird im dritten Oktavband in einer halbschalltoten Kammer mit einem Echtzeitanalysator und einem kalibrierten Schallpegelmesser gemessen.
Dies stellt den Geräuschpegel in Bezug auf den Schalldruck dar.
3 Verwenden Sie ein abgeschirmtes Kabel, um die Übertragung der Steuersignale von der Außeneinheit zum elektronischen Expansionsventil der Inneneinheit sicherzustellen, falls die Inneneinheit
Der Querschnitt des Kommunikationskabels muss mindestens 2×1,5 mm² betragen.
Die Spezifikationen können vom Hersteller zum Zwecke der Produktverbesserung ohne vorherige Ankündigung geändert werden.

3-phasig/380...400 V/50(60)Hz

Einzelmodul: MOH7-32X2EW2AD(L), MOH7-34X2EW2AD(L)

Name Einheit MOH7-32X2EW2AD(L) MOH7-34X2EW2AD(L)
Kombination / / /

Kühlung

Nennkapazität kW 90,0 95,0
Nennleistungsaufnahme kW 25,03 26,58
EWR 1 / 3,60 3,57

Heizung

Nennkapazität kW 100,0 106,5
Nennleistungsaufnahme kW 27,51 29,46
COP 1 / 3,64 3,61
Stromversorgung P/V/Hz 3/380~415/50/60 3/380~415/50/60
Mindeststrombelastbarkeit (MCA) A 51,60 54,70
Max. Außenluftstrom m³/h 26000 27000
Max. externer statischer Druck Pa 110 110
Max. Außenschalldruckpegel 2 dB(A) 64 66
Gehäuse Farbe / Hellgrau Hellgrau

Kompressor

Marke / MITSUBISHI ELECTRIC MITSUBISHI ELECTRIC
Typ / Inverter-Scrollkompressor Inverter-Scrollkompressor
Art des Kompressoröls / FVC68D FVC68D
Maße Nettogröße (B×L×H) mm 1785×830×1858 1785×830×1858
Verpackungsgröße (B×L×H) mm 1886×930×2025 1886×930×2025
Gewicht Netto-/Bruttogewicht kg 431 / 473 460 / 502

Kältemittel

Typ / Kältemittel R410A Kältemittel R410A
Standardmäßige Kältemittelfüllung kg 18,00 21,00

Kältemittel
Rohrleitungen

Außendurchmesser der Flüssigkeitsleitung mm Ø19,05 Ø19,05
Außendurchmesser der Gasleitung mm Ø31,8 Ø31,8
Max. Gesamtrohrlänge M 1000 1000
Max. Rohrlänge
(Äquivalent/tatsächlich)
M 260/220 260/220
Max. Höhenunterschied zwischen
Innen- und Außengeräte
M 90 (Außengerät über Innengerät) / 110 (Innengerät über Außengerät)
Standard-Höhenunterschied zwischen
Innen- und Außengeräte
M 50 (Außengerät über Innengerät) / 40 (Innengerät über Außengerät)
Max. Höhenunterschied zwischen
Innengeräte
M 30 30
Standard-Höhenunterschied zwischen
Innengeräte
M 18 18
Rohrverbindungsmethode / Gasleitung: Löten / Flüssigkeitsleitung: Bördelverbindung
Max. Länge des Kommunikationskabels zwischen
Innen- und Außengeräte
M 1000 1000
Verhältnis der angeschlossenen Innengeräte % 50...130
(200 mit Einschränkungen)
50...130
(200 mit Einschränkungen)
Max. Anzahl angeschlossener Innengeräte Stk. 60(64) 63(64)
Betrieb
Temperatur
Kühlung (min ... max) °C -10~55 -10~55
Heizung (min ... max) °C -25~27 -25~27

1 Nennbedingungen:
Innentemperatur (Kühlen): 27 °C DB / 19 °C WB, Innentemperatur (Heizen): 20 °C DB / 14,5 °C WB.
Außentemperatur (Kühlen): 35 °C DB / 24 °C WB, Außentemperatur (Heizen): 7 °C DB / 6 °C WB.
2 Die Daten wurden für ein äquivalentes Rohr mit einer Länge von 7,5 m und einem Höhenunterschied von 0 m gemessen.
Der Geräuschpegel wird im dritten Oktavband in einer halbschalltoten Kammer mit einem Echtzeitanalysator und einem kalibrierten Schallpegelmesser gemessen.
Dies stellt den Geräuschpegel in Bezug auf den Schalldruck dar.
3 Verwenden Sie ein abgeschirmtes Kabel, um die Übertragung der Steuersignale von der Außeneinheit zum elektronischen Expansionsventil der Inneneinheit sicherzustellen, falls die Inneneinheit
Der Querschnitt des Kommunikationskabels muss mindestens 2×1,5 mm² betragen.
Die Spezifikationen können vom Hersteller zum Zwecke der Produktverbesserung ohne vorherige Ankündigung geändert werden.

Maße

MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L), MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)

MyCond MRF 7 Instrumentenmessungen

MOH7-20X2EW2AD(L), MOH7-22X2EW2AD(L), MOH7-24X2EW2AD(L), MOH7-26X2EW2AD(L), MOH7-28X2EW2AD(L)

MyCond MRF 7 Instrumentenmessungen_2

MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L), MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)

MyCond MRF 7 Instrumentenmessungen_3
