Modularer luftgekühlter Kaltwassersatz, R32 MCU-OHDD-Serie

Die R32-Serie ist eine neue Generation modularer Kältemaschinen, die Energieeffizienz, Umweltfreundlichkeit und Komfort vereinen. Intelligente Steuerung mit der Möglichkeit, im Kühl-, Heiz- und Warmwassermodus zu arbeiten, leiser Betrieb und flexibler modularer Aufbau machen sie zu einer universellen Wahl für jede Einrichtung – von Wohnkomplexen bis hin zu großen Geschäftsgebäuden.

Kühlleistung: 76–153 kW

Heizleistung: 81–161 kW

Möchten Sie kaufen oder haben Sie Fragen?

Mycond

R32 MCU-OHDD-Serie

MULTIFUNKTIONALITÄT

Integrierte Heizung, Kühlung und Warmwasser in einem System, einfach an viele Anwendungen anpassbar.

MyCond MCU-OHDD – effiziente Kühlung für Gewerbegebäude

MyCond MCU-OHDD Vertikalschnitt der Struktur

HOCHLEISTUNGSKOMPONENTEN SORGEN FÜR HERVORRAGENDE LEISTUNG

Vollständig Inverter-DC-Scroll-Kompressor mit EVI-Technologie

Der neueste DC-Inverter-Kompressor mit EVI-Technologie sorgt für hohe Leistung. Das einzigartige Design mit höherem Kompressionsverhältnis und größerer Druckdifferenz ermöglicht einen zuverlässigen Betrieb des Geräts auch unter schwierigsten Umgebungsbedingungen. Dieses Design ermöglicht eine stufenlose Anpassung der Kompressorleistung für eine präzise Temperaturregelung.

EVI-Technologie

Dank der EVI-Technologie kann die Wärmepumpe bei Umgebungstemperaturen unter -30ºC stabil betrieben werden, wobei die Leistung der Wärmepumpe deutlich verbessert wurde.

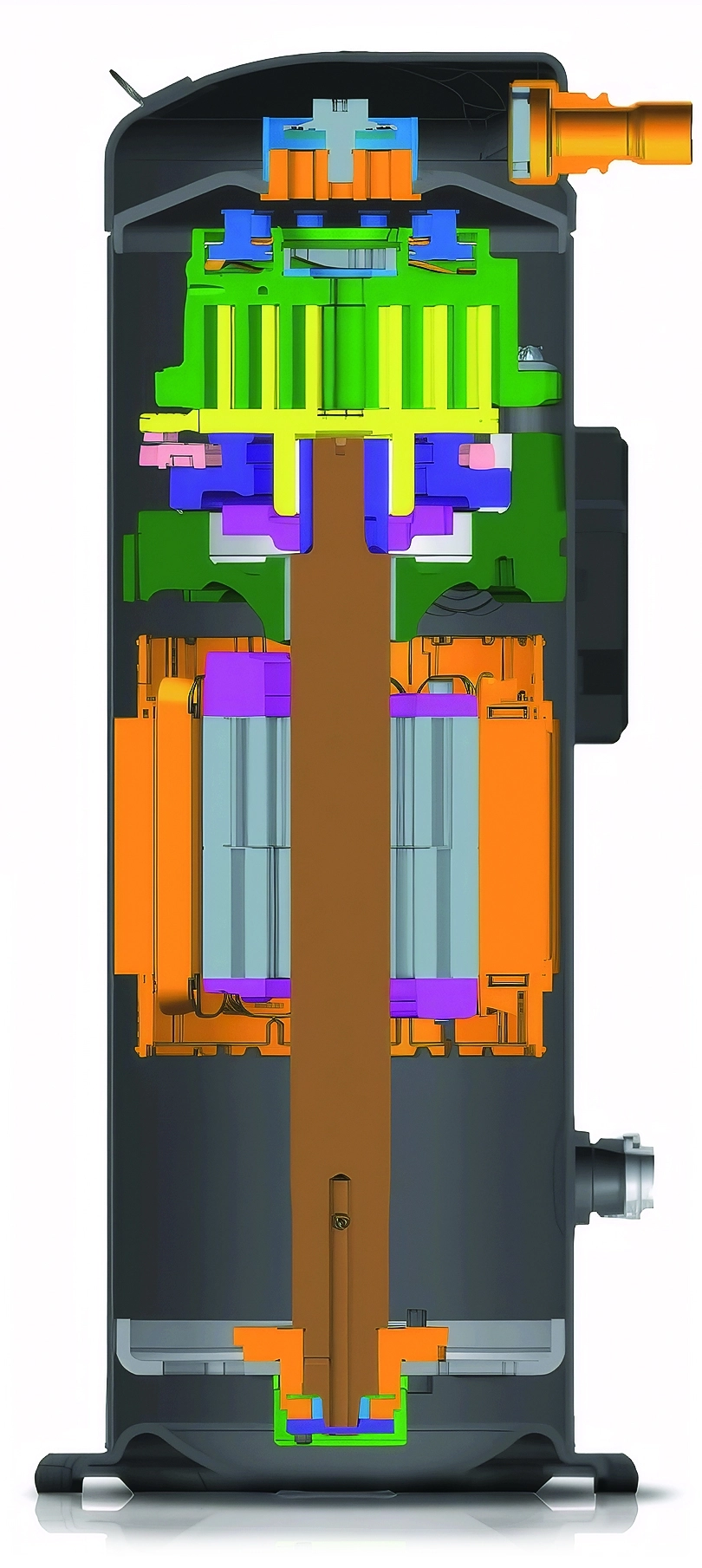

Querschnitt der MyCond MCU-OHDD-Wärmepumpe

MyCond MCU-OHDD Rotationskompressor

Optimiertes Design der Scroll- und VCR-Technologie

Optimierte Spirale und VCR für eine bessere Anpassung an Teillastbedingungen und Betriebsanforderungen zur Verbesserung der saisonalen Effizienz. *VCR: Variables Verdichtungsverhältnis

BPM-Engine

Ausgestattet mit einem speziell optimierten BPM-Motor (Brushless Permanent Magnet) für mehr Leistung und reduzierten Geräuschpegel.

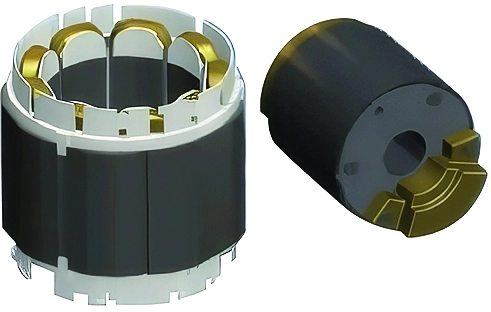

MyCond MCU-OHDD Rotor und Stator eines hocheffizienten Elektromotors für einen Kompressor

MyCond MCU-OHDD Axial- und Radiallager – Zuverlässigkeit und Stabilität des Kompressorbetriebs

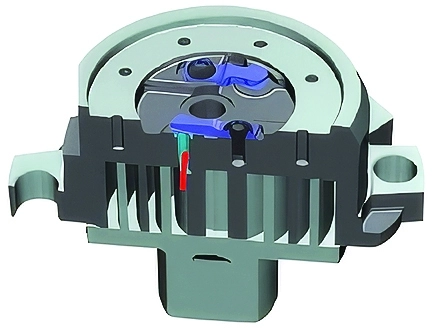

Duales Kompatibilitätsdesign

Schützt den Kompressor vor eindringendem Schmutz oder Flüssigkeit in die Spiraleinheit. Die bewegliche Spirale berührt die stationäre Spirale mit der entsprechenden Kraft, um Verschleiß und Leckagen zu vermeiden.

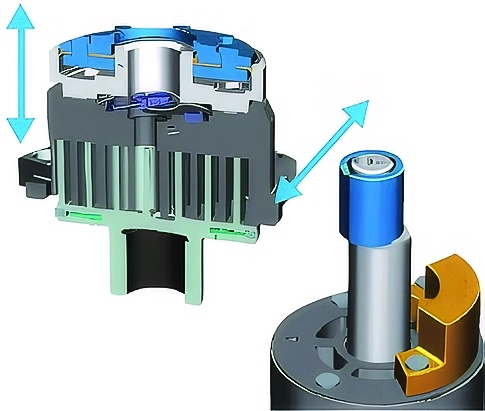

Swing Link-Design

Steuerung der Kraft zwischen den beweglichen und stationären Spiralen bei zunehmender Kompressorgeschwindigkeit.

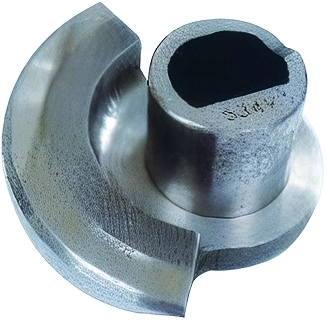

MyCond MCU-OHDD-Teil für einen effizienten Betrieb der Klimaanlage

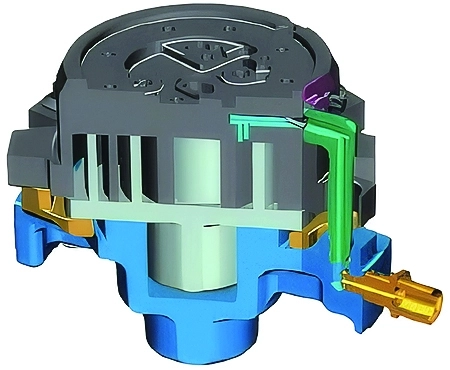

Ölpumpe

Ausgestattet mit einer Verdrängerölpumpe zur Schmierung des Lagersystems unter Strömungsbedingungen.

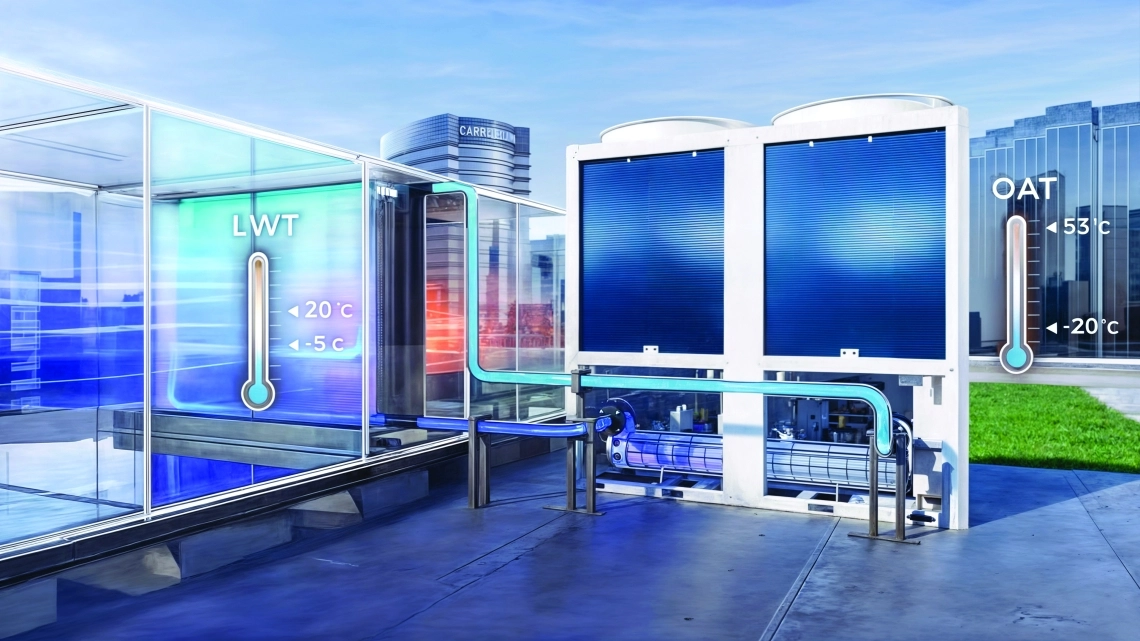

MyCond MCU-OHDD arbeitet bei Temperaturen von -20 °C bis +53 °C

UNÜBERTROFFENE FLEXIBILITÄT

Großer Betriebsbereich

Das Gerät kann unter verschiedenen Bedingungen stabil arbeiten und ist somit eine ideale Lösung für verschiedene Anforderungen.

Im Kühlmodus:

Vorlauftemperatur von -5°C bis 20°C*, Außentemperatur von -20°C bis 53°C.

Im Heiz- und Warmwasserbetrieb:

Vorlauftemperatur von +20°C bis +60°C*, AUSSENTEMPERATUR VON -20°C BIS 50°C.

MyCond MCU-OHDD Raumheizung mit Kühlmittelzufuhr bis +60 °C

GESAMTABMESSUNGEN

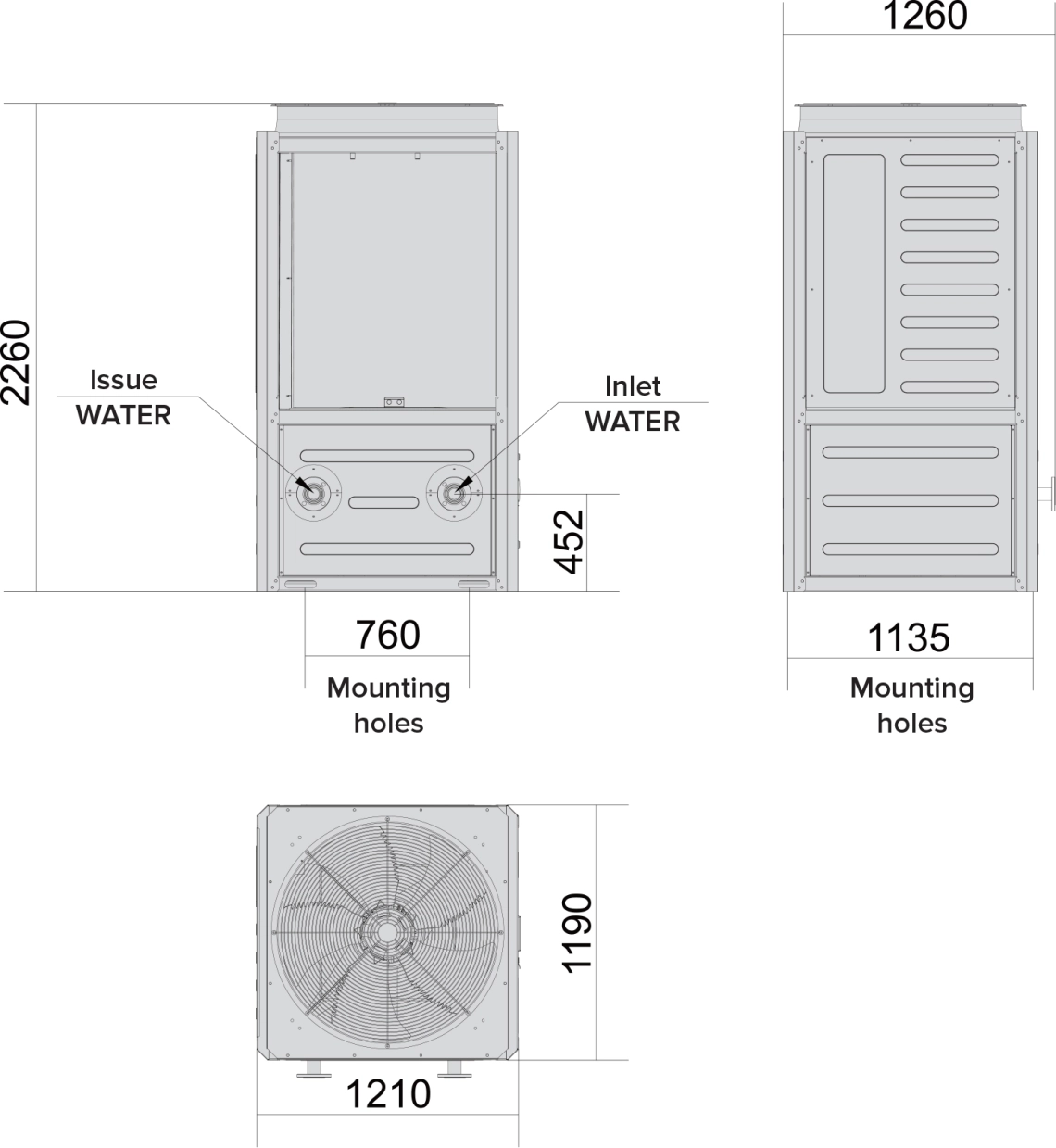

Außenmaße von MCU080OHDD

MyCond MCU-OHDD Gesamtabmessungen - 1

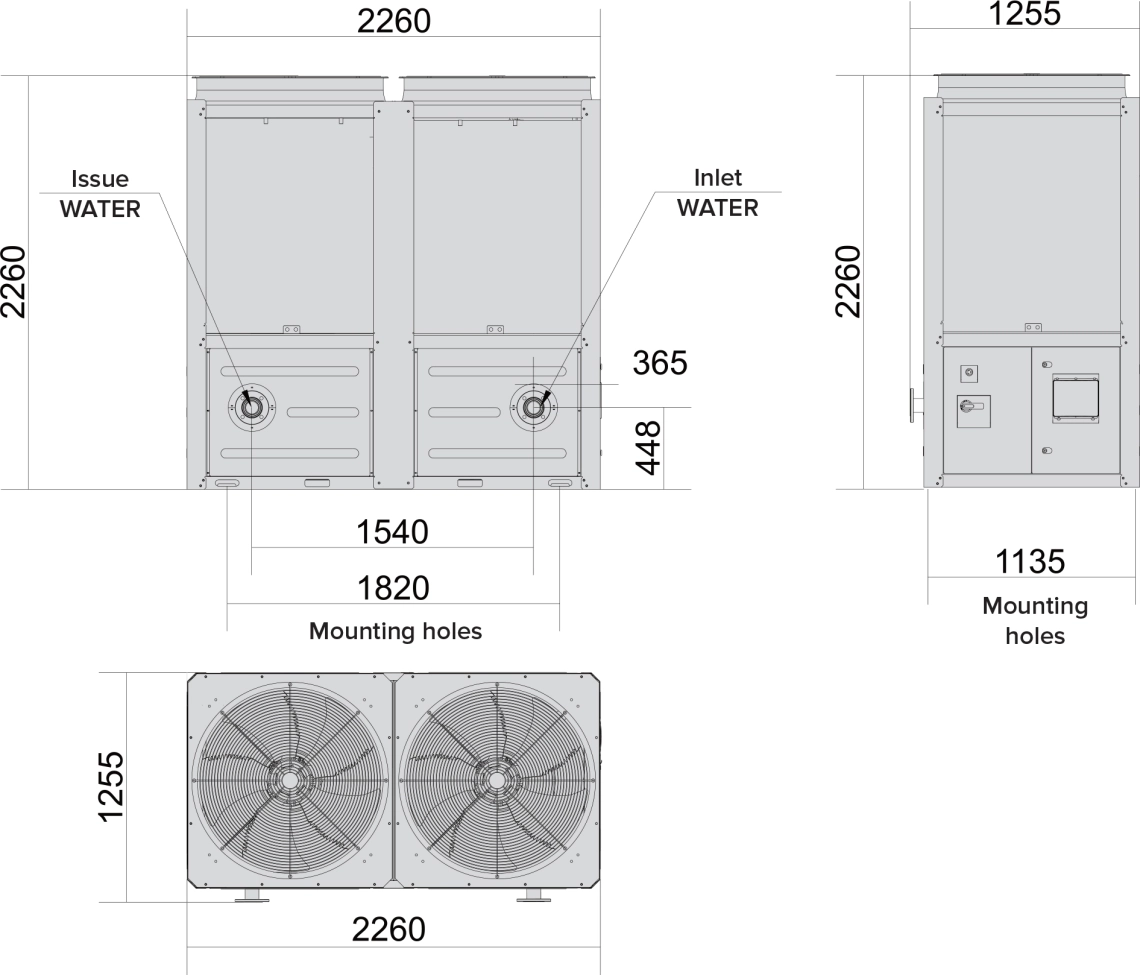

Außenmaße MCU0130OHDD, MCU0150OHDD

MyCond MCU-OHDD Gesamtabmessungen - 2

TECHNISCHE SPEZIFIKATIONEN

Technische Daten		Maßeinheit	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Kühlung (Austrittswassertemperatur 7°C/ Außenlufttemperatur 35°C)	Kapazität (max.) Leistungsaufnahme (max.) EER (max.) Kapazität (nom) Leistungsaufnahme (nom) EER (nom)	kW kW kW/kW kW kW kW/kW	76,0 29.01 2,62 65,0 22.03 2,95	137,0 46,92 2,92 100,0 28,60 3,50	153,0 56,56 2,70 130,0 42,88 3.03
Heizung (Austrittswassertemperatur 45°C/ Außenlufttemperatur 7°C)	Kapazität (max.) Eingangsleistung (max.) COP (max.) Kapazität (nom) Eingangsleistung (nom) COP (nom)	kW kW kW/kW kW kW kW/kW	81,0 24.40 3.32 71,0 18,93 3,75	151,0 41,95 3,60 100,0 24.20 4.13	161,0 47,08 3.42 142,0 36,90 3,85
Saisonale Energieeffizienz	SEHER ηs,c SCOP (35°C) ηs,c SCOP (55 °C) ηs,c	W/W % W/W % W/W %	4,60 181 4,51 178 3,65 143	4,88 192 4,85 191 3,85 151	4,82 190 4,60 181 3,80 149
Betriebstemperaturbereich	Kühlung Heizung	°C °C	-20~53°C -30~50°C
Temperaturbereich des austretenden Wassers	Kühlung Heizung	°C °C	-5~20°C 20~60°C
Stromversorgung		Ph/V/Hz	3N~/380~415V/50Hz
Schallleistungspegel		dB	88	88	91
Wasserwärmetauschertyp			Rohrbündelwärmetauscher
Luftwärmetauschertyp			Kupferrohr und Aluminiumlamellen
Kältemitteldrosseltyp			Elektronisches Expansionsventil
Kompressor	Typ Menge		Scroll-Kompressor mit Inverter
Kompressor	Typ Menge		1	2	2
Kältemittel	Typ		R32
Lüfter	Typ Luftstrom Menge	m3/h	Axial
			25400	20500	25400
			1	2	2
Wassersystem	Wasserdichtigkeit Wasserdurchflussrate Wasserleitungsgröße (Einlass/Auslass)	kPa m3/h	53	40	60
			12.20	17.2	1 24,4
			DN50/DN50	DN65/DN65	DN65/DN65
Außenmaße	B×T×H	mm	1260×1210×2260	2260×1255×2260	226012552260
Gewicht	Nettogewicht	kg	500	910	910

Hinweise:

1. Technische Daten können vom Hersteller ohne vorherige Ankündigung zur Produktverbesserung geändert werden.

2. Die Leistung entspricht den Normen EN14511 und EN14825.

3. Max.: 100 % der Kompressorfrequenz.

4. Nom.: Nenndaten 80 % der maximalen Frequenz.

5. Für weitere Informationen wenden Sie sich bitte an die Mitarbeiter von Mycond.
