Modulare Wärmepumpe STANDARD Serie MCU-YH

Die modulare Luft/Wasser-Wärmepumpe der STANDARD-Generation MCU-YH zeichnet sich durch eine verbesserte Steuerung und eine mikroprozessorgesteuerte Architektur aus, die einen erweiterten Kühl- und Heizbetrieb und eine verbesserte Anpassungsfähigkeit an moderne Komfortanforderungen ermöglicht. Sie können maximal 16 Wärmepumpen miteinander kombinieren, um eine Gesamtleistung von 66 kW bis 3680 kW zu erreichen
Kühlleistung: 66-460 kW
Heizleistung: 70-485 kW

Möchten Sie kaufen oder haben Sie Fragen?
Modulare Wärmepumpe STANDARD Serie MCU-YH

Hohe Effizienz, Energieeinsparung und Umweltschutz

Die Wärmepumpe verwendet das umweltfreundliche Kältemittel R410A. Dabei handelt es sich um ein chlorfreies, stabiles und ungiftiges Kältemittel, das nicht zum Abbau der Ozonschicht führt und somit sicher für die Umwelt ist. Dieses Kältemittel gewährleistet eine effiziente Wärmeübertragung, was eine höhere Kapazität der modularen Wärmepumpe und einen geringeren Stromverbrauch bedeutet.

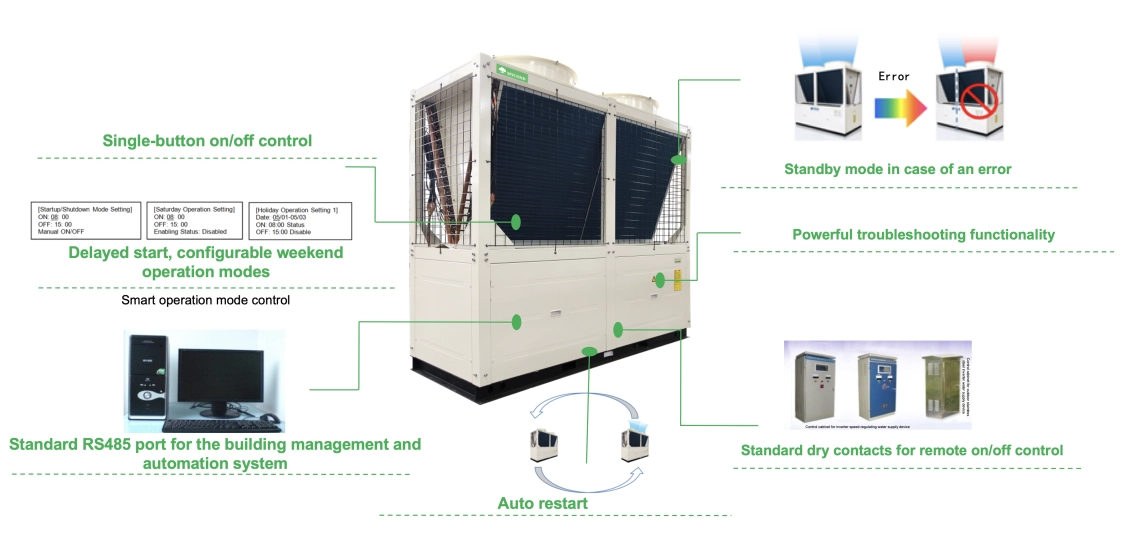

MyCond Standard MCU YH Systemsteuerung und Sicherheit

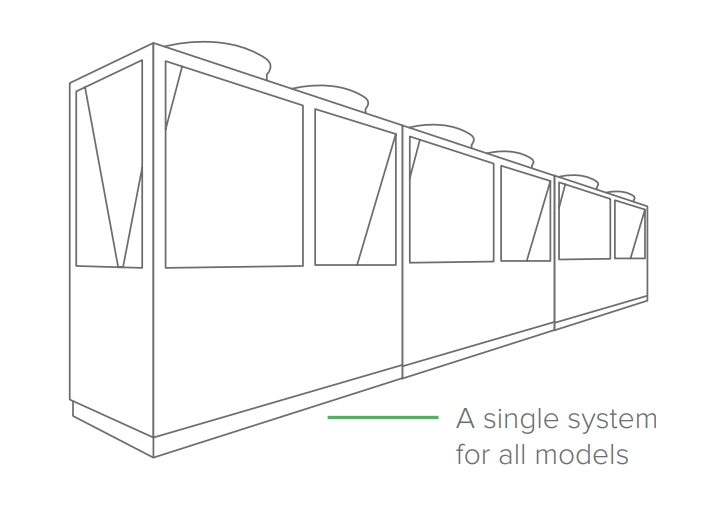

MyCond Standard MCU YH Einzelsystem für alle Modelle

Modularer Aufbau

Das einzigartige Merkmal der Serie ist ihr modularer Aufbau mit der Möglichkeit, bis zu 16 Module (165YH, plus bis zu 8 Module) in einem einzigen System zu kombinieren. Dadurch kann die Leistung auf über 1 MW erweitert werden, wobei die Anzahl der Leistungsstufen der Anzahl der Verdichter entspricht, so dass Sie bis zu 32 Leistungsstufen mit 16 Kältemodulen (bei Modellen mit zwei Verdichtern) haben können. Das gesamte System wird über eine einzige Fernbedienung gesteuert, die an das Mastermodul angeschlossen ist, während die übrigen Module Slave-Module sind. Dies ergibt eine Monoblock-Wärmepumpe mit N Modulen.

Schwimmende Master-Wärmepumpe

Jede einzelne Wärmepumpe kann als Master-Pumpe fungieren: Sie müssen sie nur einmal an den verdrahteten Regler anschließen. Damit entfällt das Problem, dass das gesamte System ausfällt, wenn die Master-Wärmepumpe ausfällt.

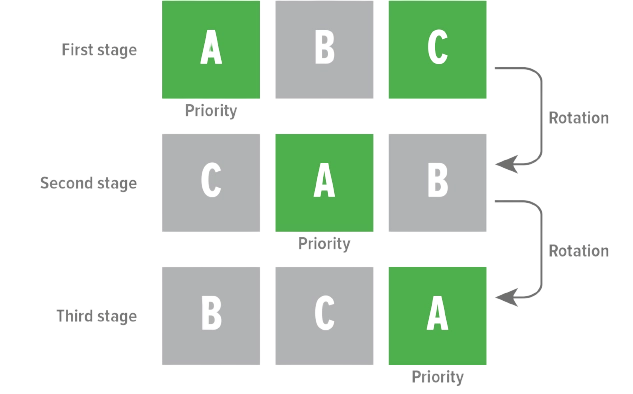

MyCond Standard MCU YH automatischer Wechsel der Modulpriorität

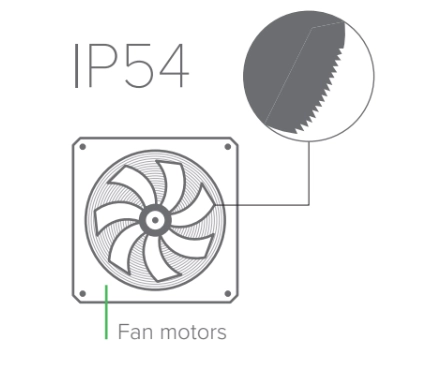

MyCond Standard MCU YH Ventilatormotoren mit Schutzart IP54

Hocheffiziente Ventilatoren

Ventilatorflügel aus Metall mit sägegeformten Kanten sorgen für einen erhöhten Luftdurchsatz und eine hohe Festigkeit bei gleichzeitig niedrigem Geräuschpegel. Die Ventilatormotoren mit Schutzart IP54 gewährleisten einen sicheren und zuverlässigen Betrieb auch bei rauem Wetter.

Intelligente Enteisung

Der Regler erkennt das aktuelle Ausmaß der Vereisung durch Analyse des Luftdurchsatzes, des Temperaturabfalls und des Kältemitteldrucks im Außenwärmetauscher. Bei der ersten Methode wird die Abtauung periodisch über eine Zeitschaltuhr aktiviert und deaktiviert. Bei der zweiten Methode wird der Beginn der Abtauung mit einem Temperaturfühler des Außenwärmetauschers koordiniert.

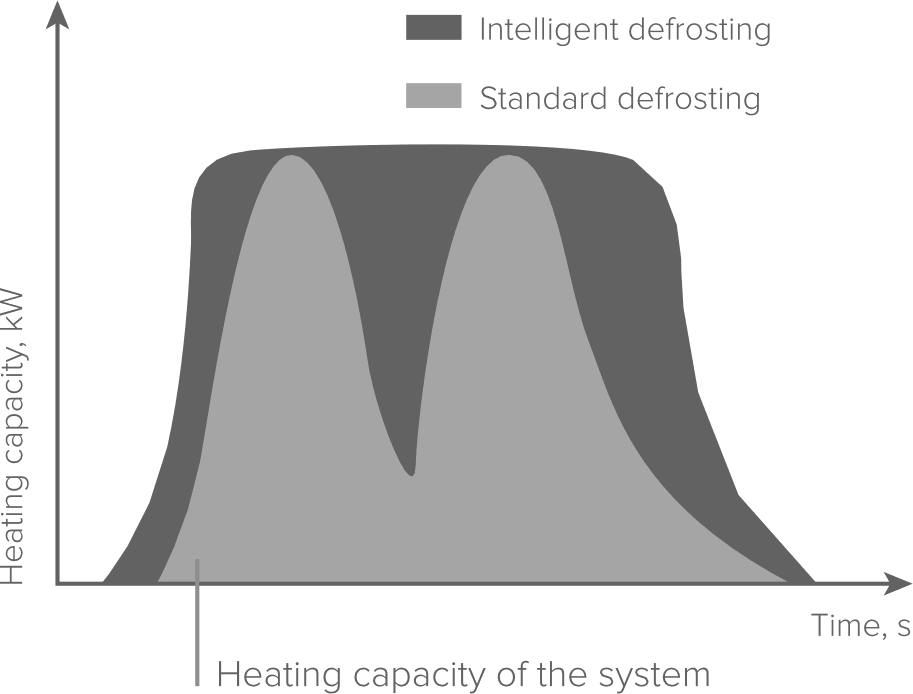

MyCond Standard MCU YH Heizleistung mit intelligenter Abtauung

Wartungsfreundlichkeit

Das Ausschalten eines Moduls setzt nicht das gesamte System außer Betrieb. Folglich können Sie jedes Modul jederzeit reparieren, Fehler beheben, warten, austauschen oder sogar hinzufügen, während Sie die Anlage ohne Unterbrechung kühlen oder heizen.

Leistungsstarker Schutz

Die Wärmepumpe ist mit einem leistungsstarken Schutz ausgestattet, einschließlich einer Selbstdiagnosefunktion, die einen langlebigen, stabilen und zuverlässigen Betrieb gewährleistet. Die Wärmepumpe kann so eingestellt werden, dass sie nach der Wiederherstellung der Stromversorgung den laufenden Betrieb schnell wieder aufnimmt.

  • Überlastungsschutz für den Kompressor
  • Hoch-/Niederdruckschutz
  • Schutz vor Hoch-/Niederspannung
  • Schutz vor Wassermangel
  • Verdichter-Kurzschluss-Schutz
  • Überhitzungsschutz des Lüftermotors
  • Schutz der Stromzufuhr
  • Schutz vor Abgastemperatur
  • Schutz der Wasseraustrittstemperatur

MyCond Standard MCU YH Außengeräteschutz

Steuerungssystem

Die Wärmepumpe ist mit einem mikroprozessorgesteuerten Regelsystem der 3. Generation und einer modernen Fernbedienung ausgestattet. Das in die Wärmepumpe eingebaute modulare Steuersystem verfügt über USB-Anschlüsse für eine einfache Wartung und Aktualisierung der Steuersoftware.

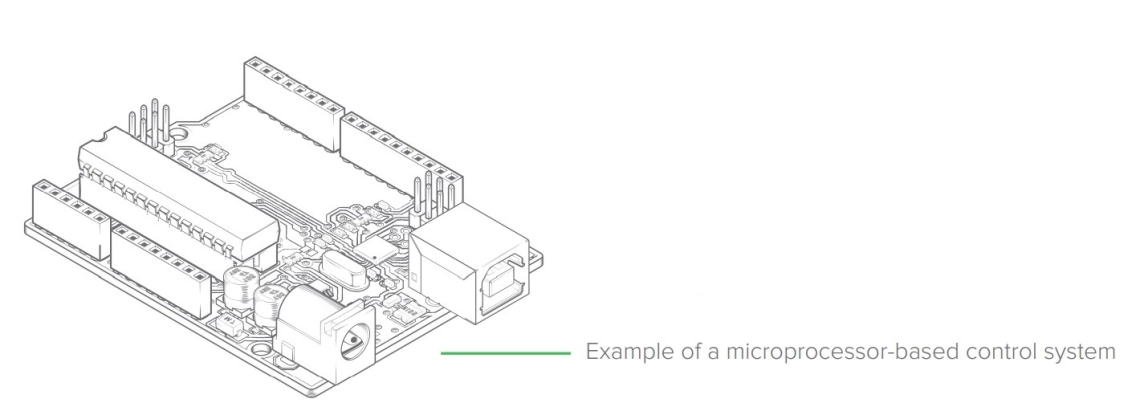

MyCond Standard MCU YH mikroprozessorbasiertes Steuerungssystem

Modbus

Die Modbus-Karte ist standardmäßig enthalten, so dass die Wärmepumpe an ein neues oder bestehendes Managementsystem angeschlossen werden kann, um eine bequeme Fernsteuerung und Analyse über einen PC zu ermöglichen.

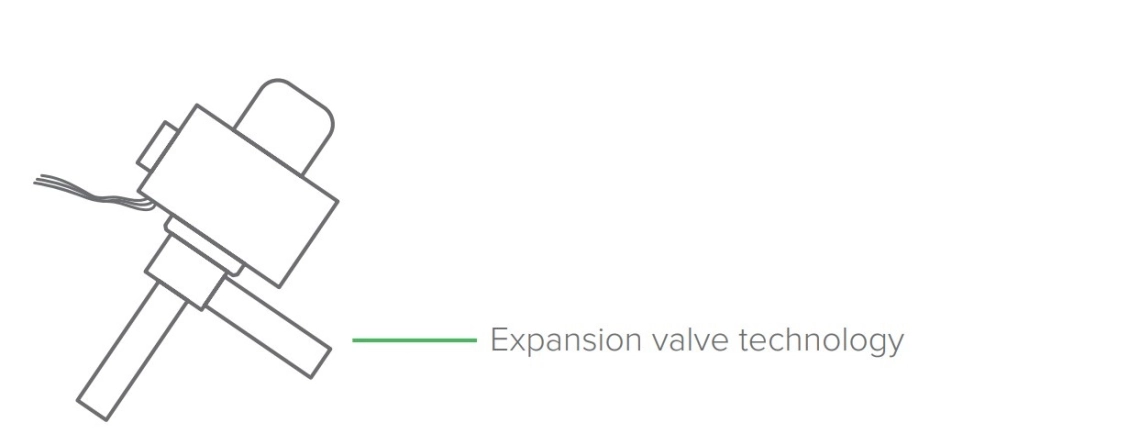

MyCond Standard MCU YH Expansionsventiltechnik

Präzise EXV

Die Wärmepumpe ist mit einem 480-stufigen EXV für eine präzise Kältemittelflussregelung ausgestattet. Die patentierte Regelungstechnik ermöglicht eine schnelle und genaue dynamische Anpassung des Kältemittelniveaus im System in Abhängigkeit von den Laständerungen, wodurch die Energieeffizienz erheblich verbessert wird.

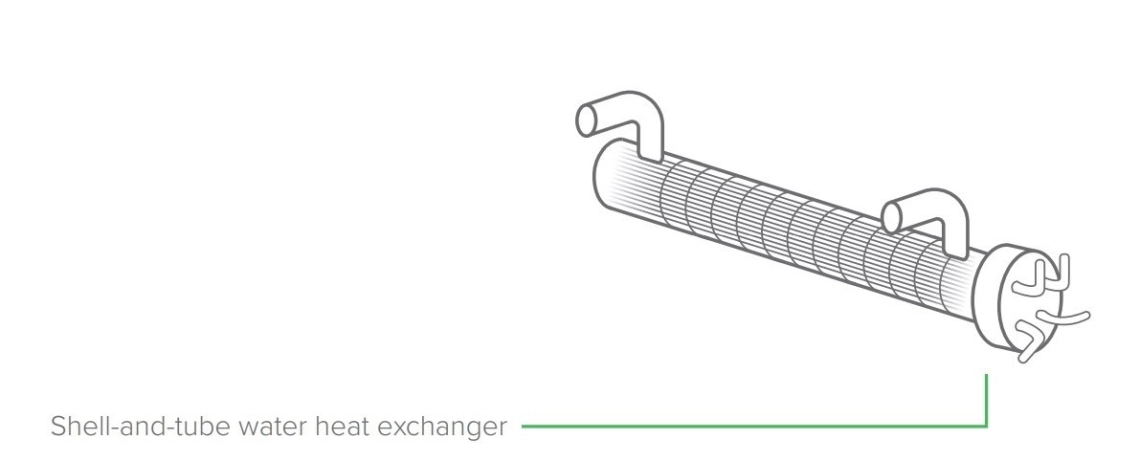

Rohrbündelwärmetauscher

Die Wärmepumpe ist mit einem hocheffizienten Rohrbündel-Wasserwärmetauscher ausgestattet. Die gerillte Innenfläche zusammen mit einem schraubenförmigen Abschnitt verbessert die Wärmeübertragung, während die im Vergleich zu einem Plattenwärmetauscher vergrößerten Flüssigkeitskanäle den Strömungswiderstand verringern und ein Verstopfen der Rohre verhindern. Infolgedessen ist der Rohrbündelwärmetauscher weniger empfindlich gegenüber der Wasserqualität und frostsicherer.

MyCond Standard MCU YH Rohrbündel-Wasserwärmetauscher

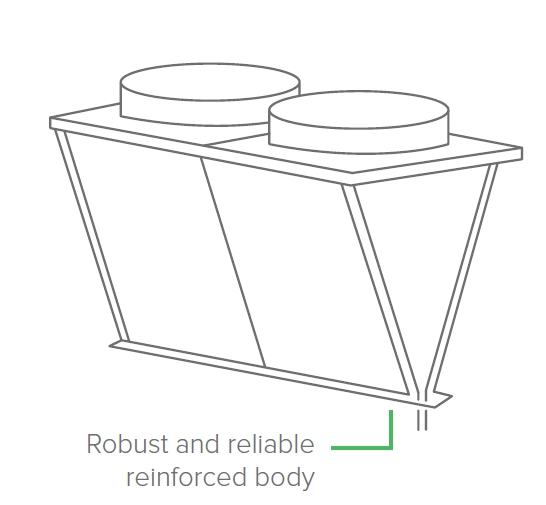

MyCond Standard MCU YH Gehäuse

V-förmiger Verflüssiger

Das spezielle V-förmige Design des Luftwärmetauschers sorgt für einen erhöhten Luftstrom, während hydrophile Aluminiumlamellen und gewellte Innenrohre die Effizienz der Wärmeübertragung verbessern. Ventilatorflügel aus Metall und Gitter sorgen für höhere Zuverlässigkeit und Schutz vor äußeren Einflüssen. Ein Rückschlagventil, das im Kältemittelkreislauf am Boden des Wärmetauschers installiert ist, verhindert im Heizbetrieb die Zirkulation von Kältemittel mit niedriger Temperatur, während es im Abtaubetrieb die Zirkulation von Kältemittel mit hoher Temperatur ermöglicht. Dies verhindert die Bildung von Eis und schützt den Wärmetauscher vor dem Einfrieren.

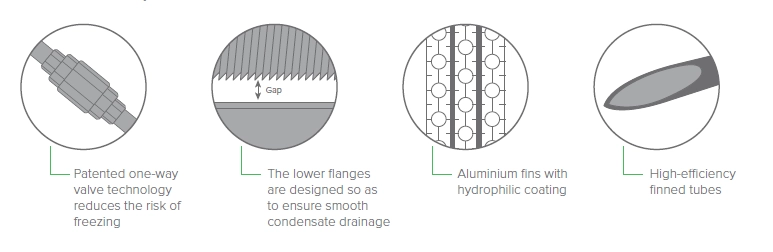

MyCond Standard MCU YH Rückschlagventil und effiziente Rohre - 1

Die verwendete Technologie verhindert die Eisbildung und schützt so den Wärmetauscher vor dem Einfrieren. Außerdem befindet sich zwischen dem Boden des Wärmetauschers und der Wanne ein Spalt, durch den das Tauwasser ungehindert abfließen kann, was die Entwässerung verbessert und verhindert, dass sich das Wasser staut und gefriert.

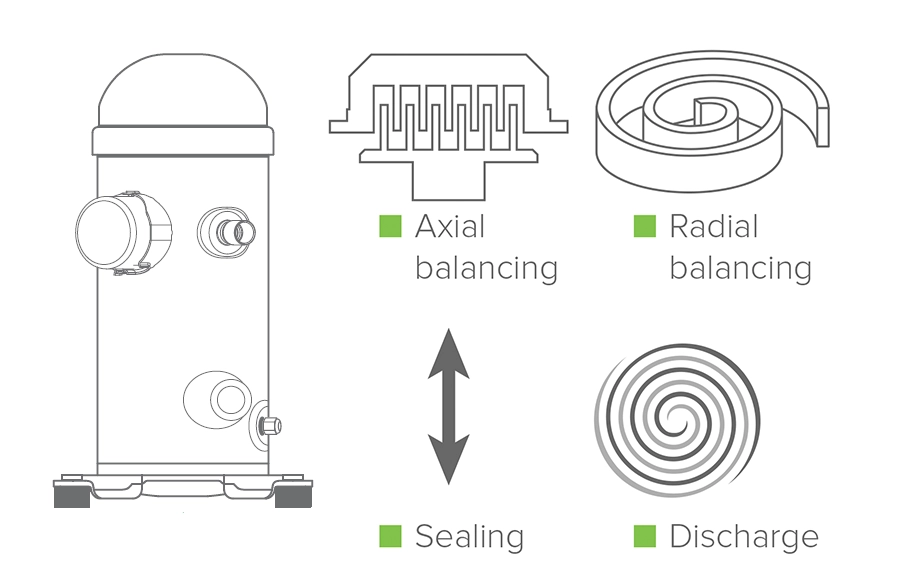

Effizienter Scroll-Kompressor

Die Wärmepumpe ist mit effizienten, hermetisch abgedichteten Scrollverdichtern weltbekannter Marken ausgestattet. Axiales Auswuchten und berührungslose Abdichtung der Spiralen sorgen für reibungslosen Betrieb und minimieren Leckagen. Dies gewährleistet eine höhere Verdichtereffizienz und einen zuverlässigen Betrieb sowie niedrige Vibrations- und Geräuschpegel.

MyCond Standard MCU YH ausgeglichener Verdichter mit Dichtung

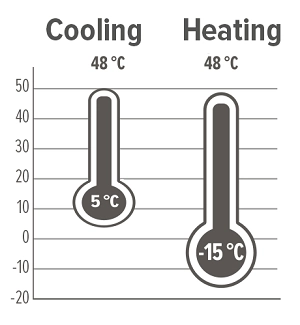

MyCond Standard MCU YH Betriebsgrenzen

Betriebsgrenzen

Die Wärmepumpe arbeitet im Heizbetrieb bei bis zu -15 Grad und im Kühlbetrieb bei bis zu +48 Grad.

Technische Daten Geräte MCU066YH MCU130YH MCU165YH MCU260YH MCU340YH * MCU460YH *
Kühlleistung kW 66 130 165 260 340 460
Heizleistung kW 70 140 180 280 370 485
Kapazitätsstufen % 0/50/100 0/50/100 0/25/50/75/100 0/25/50/75/100 0/33.3/66.7/100 0/25/50/75/100
Stromzufuhr 380-415 V,3 Phasen, 50 Hz 380-415 V, 3 Phasen, 50 Hz 380-415 V, 3 Phasen, 50 Hz 380-415 V, 3 Phasen, 50 Hz 380-415 V, 3 Phasen, 50 Hz 380-415 V, 3 Phasen, 50 Hz
Elektrische Leistung, Kühlung EER kW W/W 21,29 3,1 41,9 3,1 53,2 3,1 83,8 3,1 109 3,1 148,3 3,1
Elektrische Leistung, Heizung COP kW W/W 21,85 3,2 43,7 3,2 56,2 3,2 87,4 3,2 115,2 3,2 154,8 3,2
Art des Kältemittels R410A R410A R410A R410A R410A R410A
Typ des Verdichters Hermetischer Scrollkompressor Hermetischer Scrollkompressor Hermetischer Scrollkompressor Hermetischer Scrollkompressor Hermetischer Scrollkompressor Hermetischer Scrollkompressor
Anzahl der Verdichter 2 4 4 4 3 4
Typ des Wasserwärmetauschers Rohrbündelwärmetauscher Rohrbündelwärmetauscher Rohrbündelwärmetauscher Rohrbündelwärmetauscher Rohrbündel Rohrbündel
Durchflussmenge Wasser m3/h 11,4 22,4 28,4 44,8 58,5 79,1
Wasserdruckabfall kPa 45 45 45 45 52 56
Durchmesser des Anschlusses DN 65 (Flansch) DN 65 (Flansch) DN 80 (Muffe) DN 100 (Kupplung) DN 125 (Kupplung) DN 125 (Kupplung)
Luft-Wärmetauscher Typ Kupfer undAluminium Kupfer undAluminium Kupfer undAluminium Kupfer und Aluminium Kupfer und Aluminium Kupfer undAluminium
Ventilator Typ Axial Axial Axial Axial Axial Axial
Anzahl der Ventilatoren 2 2 4 4 6 8
Luftdurchsatz m3/h 28000 48000 66000 112000 123000 164000
Abmessungen (LxBxH) mm 2200×860×2000 2200×1100×2205 2200×1720×2000 2200×2400×2235 3500×2250×2450 4700×2250×2520
Gewicht kg 580 900 1460 2050 3100 3700

* In der EU vorübergehend nicht verfügbar

Anmerkungen:
1. Kühlleistung und Stromverbrauch im Kühlbetrieb beziehen sich auf den Nennwasserdurchsatz, eine Wasseraustrittstemperatur von 7 °C und eine Umgebungslufttemperatur von 35 °C.
2. Heizleistung und Stromverbrauch im Heizbetrieb beziehen sich auf den Nennwasserdurchsatz, eine Wasseraustrittstemperatur von 45 °C und eine Umgebungslufttemperatur von 7 °CDB.
