Mittlerer ESP-Kanal

Flexibilität bei der Anpassung an unterschiedliche Einbausituationen
Kühlleistung: 1.5 ... 16 kW
Heizleistung: 1.7 ... 18 kW

Möchten Sie kaufen oder haben Sie Fragen?
Mittlerer ESP-Kanal

Das eingebaute UV-C-Strahlermodul führt eine effektive und
effiziente Luftentkeimung sowohl auf der Oberfläche der Spule des Geräts als auch auf der durchströmenden Luft
durch. Die Leistung dieses Moduls wurde von dem unabhängigen Labor Texcell
zertifiziert.

Hauptmerkmale:

  • Das eingebaute UV-C-Strahlungsmodul sorgt für eine wirksame und effiziente Luftentkeimung sowohl auf der Oberfläche der Spule des Geräts als auch auf der durchströmenden Luft.
  • Die Leistung dieses Moduls wurde von dem unabhängigen Labor Texcell zertifiziert.

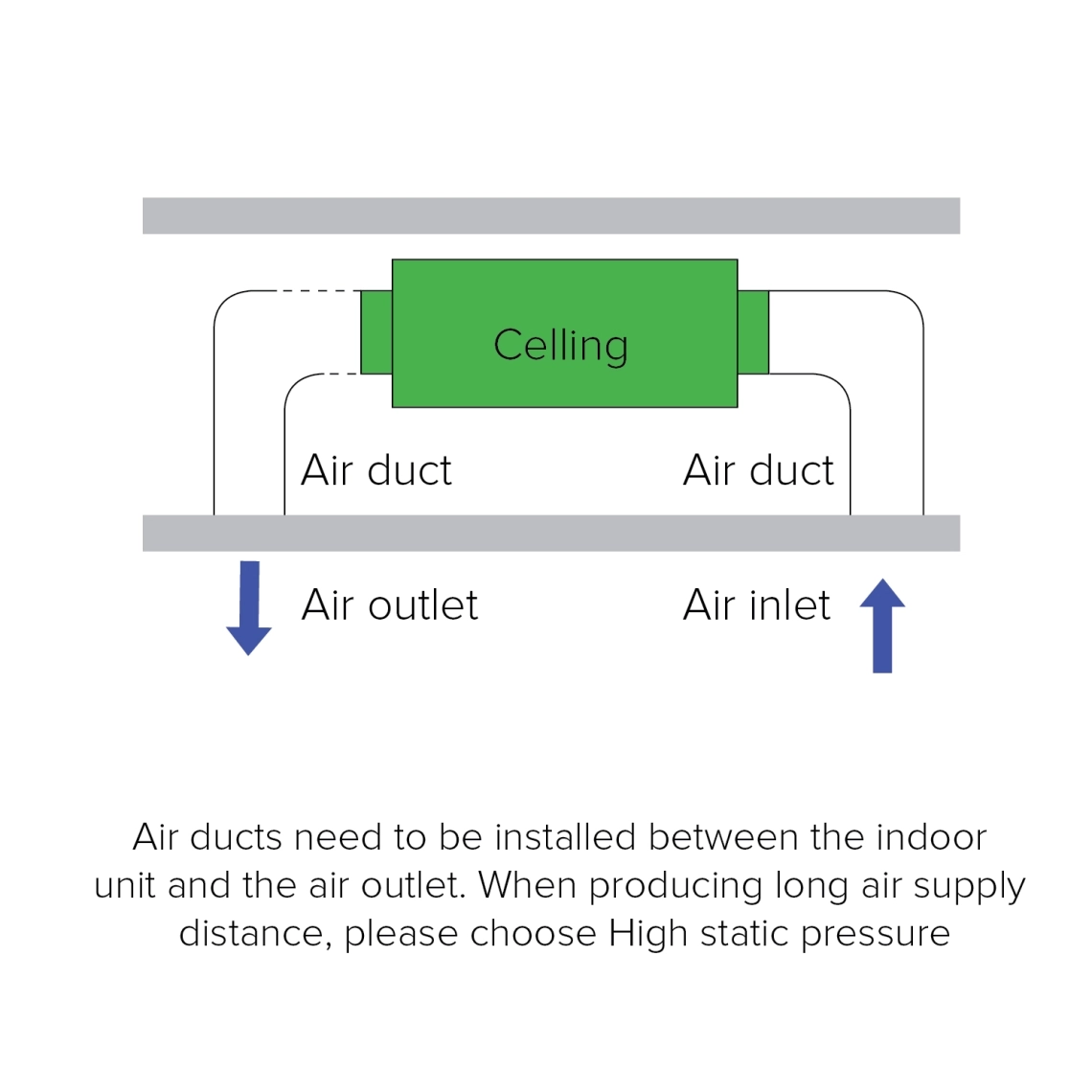

MyCond Medium ESP-Kanalanschlussplan

Statischer Druck optional, für unterschiedliche Anforderungen

Der statische Druck kann je nach den Anforderungen des Benutzers über einen Drahtregler eingestellt werden, anstatt wie bisher die roten und weißen Klemmen zu tauschen. Der maximale statische Druck der gesamten Serie kann 100Pa erreichen.

Luftkanalanschluss für mehr Raum zur gemeinsamen Nutzung

Das Gerät kann mehrere Räume durch Luftkanäle verbinden und kann flexibel nach verschiedenen Haustypen, eine Klimaanlage, Multi-Room-Sharing angeordnet werden.

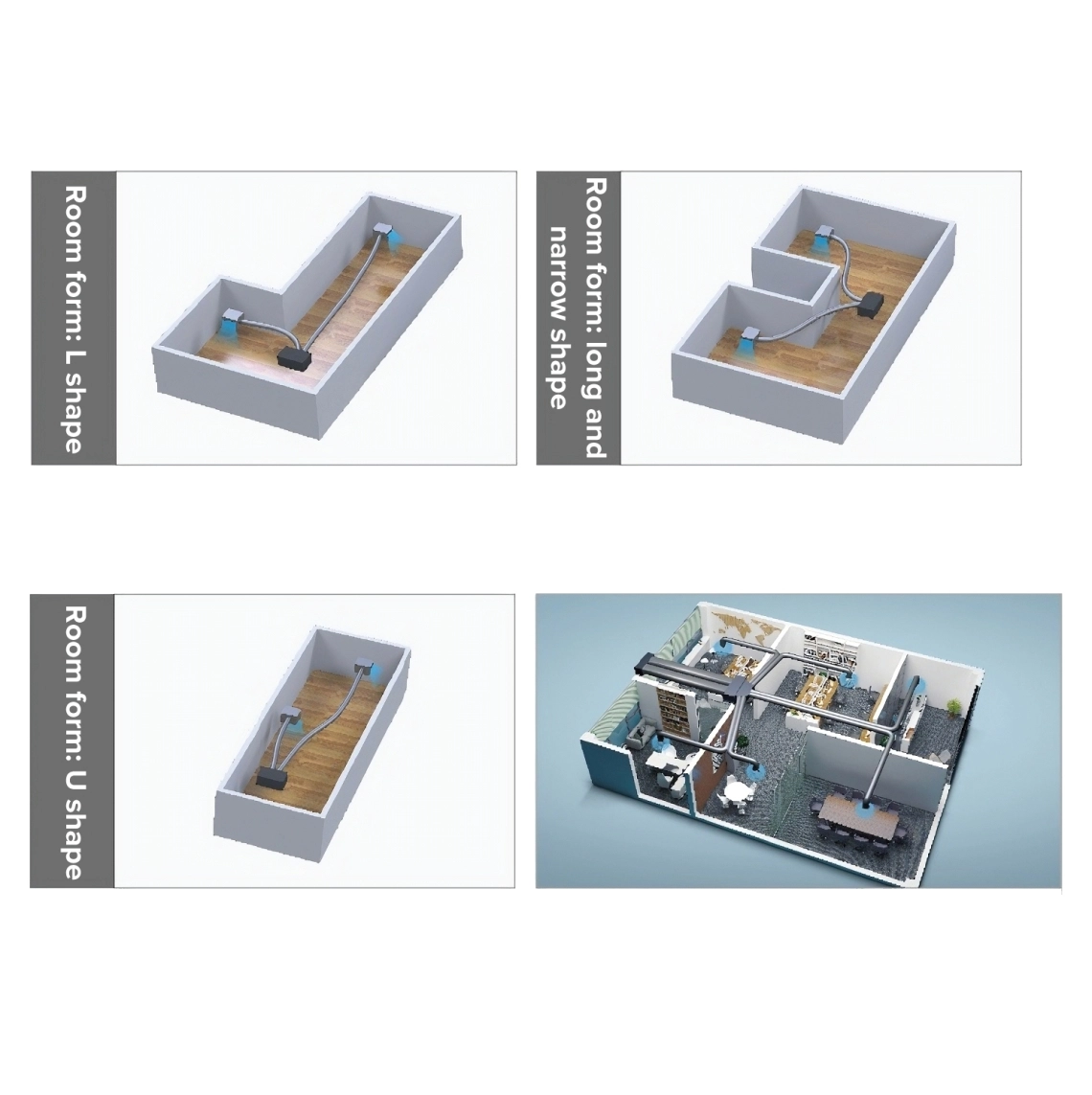

MyCond Medium ESP-Kanallösung für komplex geformte Räume

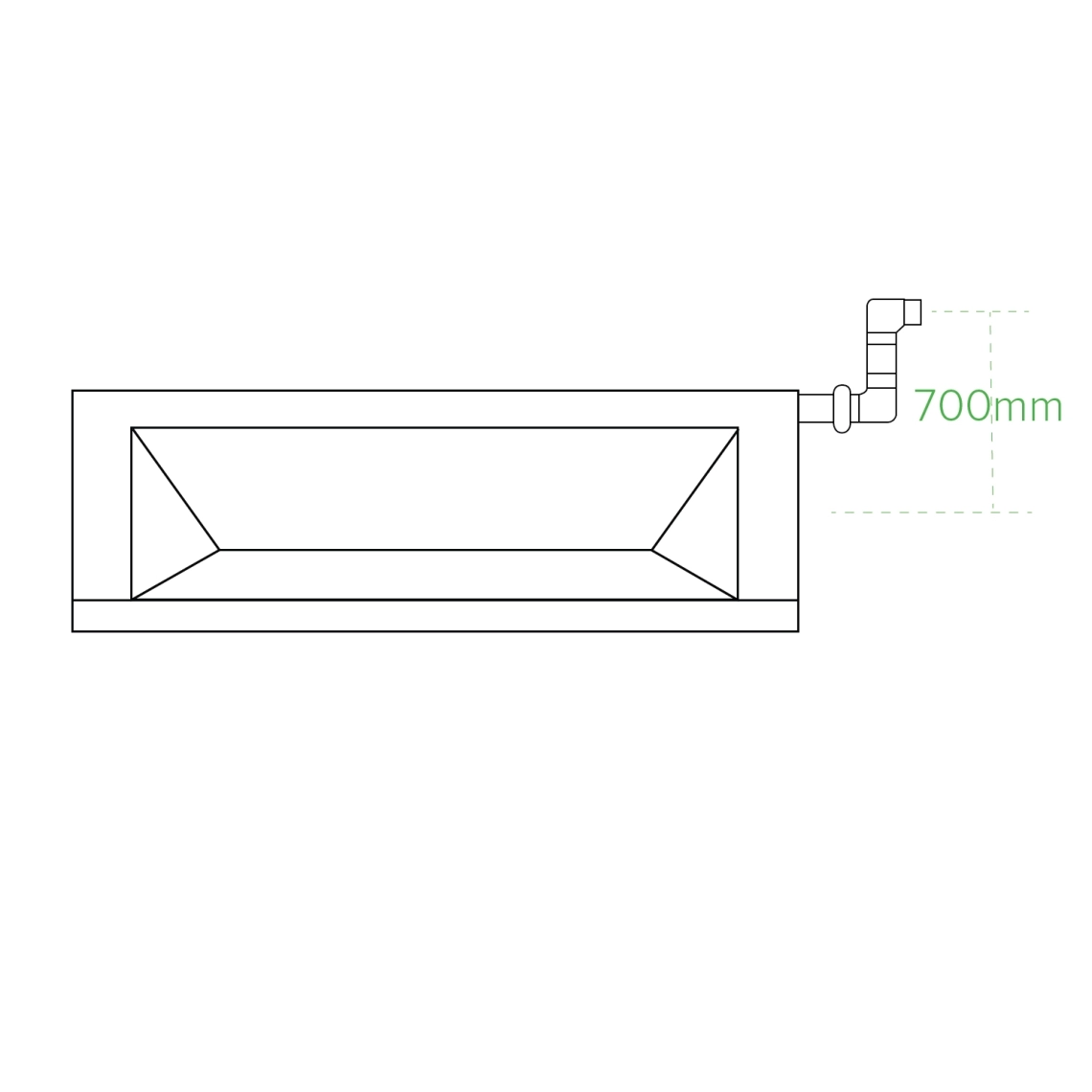

MyCond Medium ESP Kanalentwässerungspumpe Hub bis zu 700 mm

Hoch anhebbare Kondensatpumpe

Standard-Kondensatwasser-Hebepumpe, Standard-Kopf 700mm und eingebauten Schwimmerschalter, bequem mit der tatsächlichen Situation der Website, Kondensatwasser Abfluss Klimaanlage zu kooperieren.

AC-Ventilatormotor installiert

In Inneneinheiten ermöglicht die Einstellung der verfügbaren Kompression durch den Benutzer verdrahtet Controller.

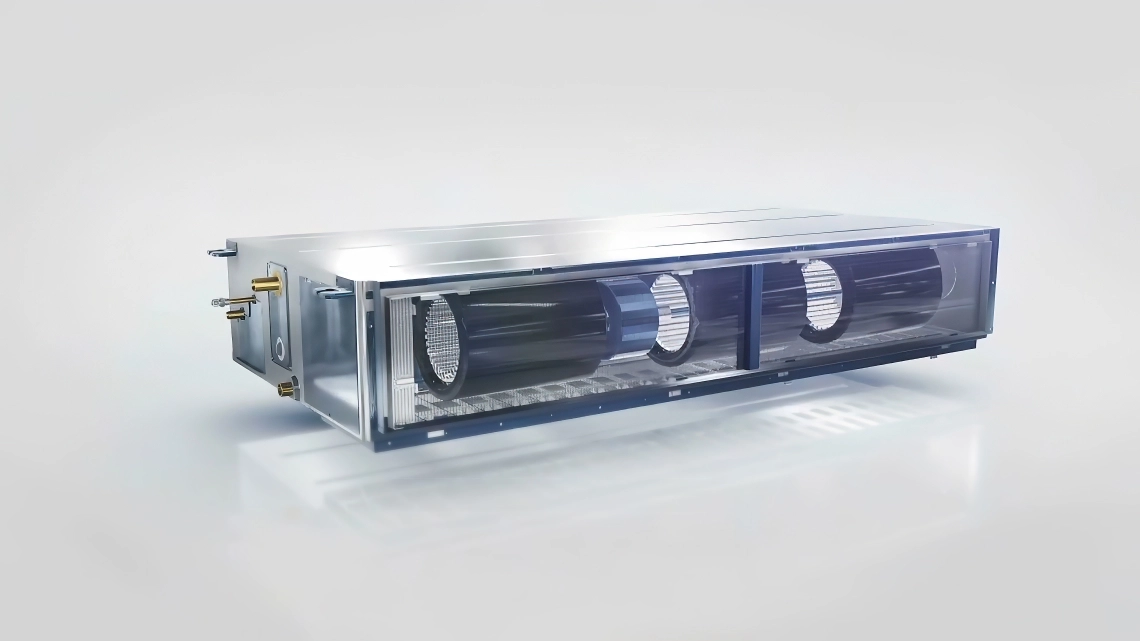

MyCond Medium ESP-Kanal kompaktes Design mit Doppelventilator

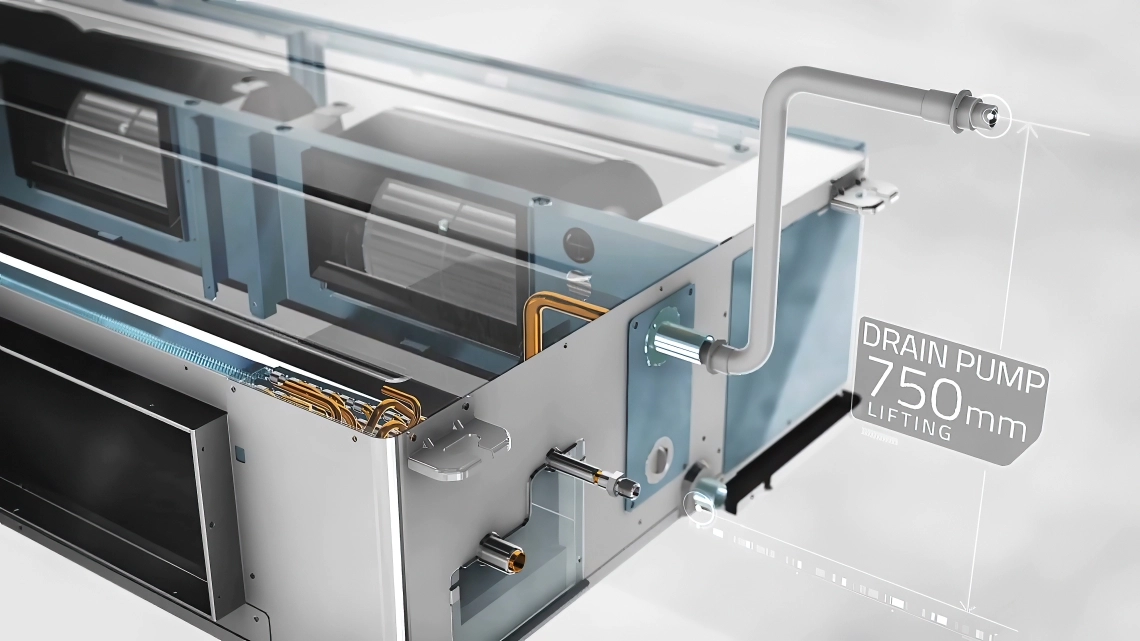

MyCond Medium ESP-Kanalentwässerungspumpe mit einer Hubhöhe von bis zu 750 mm

Eingebaute Kondensatpumpe

Die Geräte verfügen über eine eingebaute Kondensatpumpe mit hoher Förderleistung - bis zu 450 mm.

Mehr Flexibilität

Drei Abflusswege.

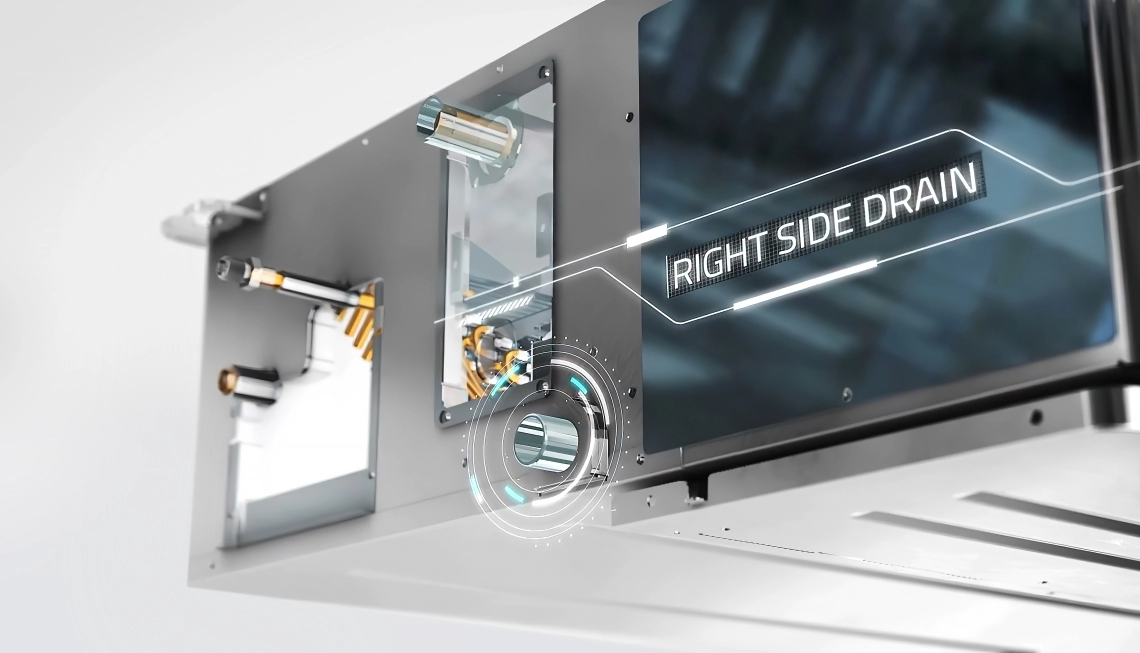

MyCond Medium ESP Kanaldrainage auf der rechten Seite

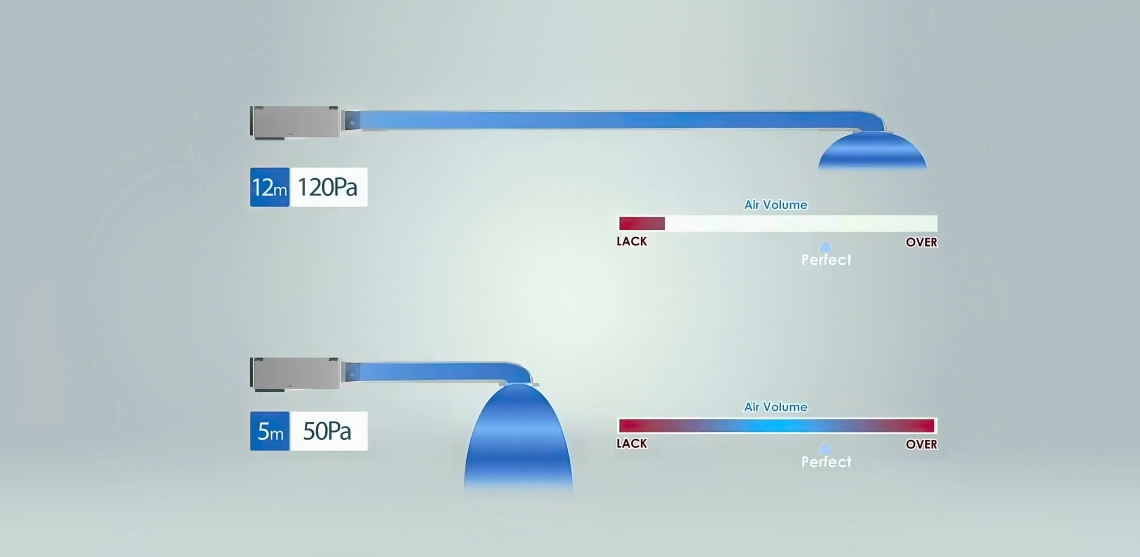

MyCond Medium ESP-Kanal optimaler Luftstrom bei 50-120 Pa

Konfiguration des Lufteinlasses

Das Modul mit den elektrischen Komponenten befindet sich direkt unter dem Gitter, was einfache Wartungsarbeiten ermöglicht.

Spezifikationen Einheiten MIDJ-
05X1EV2AA
MIDJ-
07X1EV2AA
MIDJ-
09X1EV2AA
MIDJ-
12X1EV2AA
MIDJ-
16X1EV2AA
MIDJ-
18X1EV2AA
MIDJ-
24X1EV2AA
MIDJ-
28X1EV2AA
MIDJ-
30X1EV1AA
MIDJ-
38X1EV1AA
MIDJ-
48X1EV1AA
MIDJ-
54X1EV1AA
Leistung
Kühlung kW 1,50 2,20 2,80 3,60 4,50 5,60 7,10 8,00 9,00 11,20 14,00 16,00
Heizung kW 1,70 2,50 3,20 4,00 5,00 6,30 8,00 9,00 10,00 13,00 16,30 18,00
Elektrische Parameter
Stromzufuhr Ph/V/Hz 1/220~230/50/60
Belüftung
Luftstrom (H/M/L) m3/h 515/
440/390
545/
470/390
545/
470/390
570/
495/420
700/
625/550
915/
765/640
1275/
1050/875
1275/
1050/875
1450/
1200/1000
2000/
1700/1400
2150/
1700/1400
2350/
1950/1600
Schalldruck
(H/M/L)
dB(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Schallleistung
(H/M/L)
dB(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Einbau - Abmessungen
Nettoabmessungen
(BxTxH)
mm 700x700x248 1100x700x248 1500x700x248
Verpackungseinheit
Abmessungen
(BxTxH)
mm 932x835x280 1332x835x280 1698x857x305
Gewicht netto/brutto
Kg 27,0/
32,0
27,0/
32,0
27,0/
32,0
27,0/
32,0
28,5/
33,5
36,8/
43,4
36,8/
43,4
36,8/
43,4
39,4/
45,4
48,3/
56,5
51,3/
59,5
51,3/
59,5
Ø Flüssigkeitsleitung mm
(Zoll)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
Ø Gasleitung mm
(Zoll)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
Statischer Druck
(Standard/Max.)
Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

Abmessungen

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

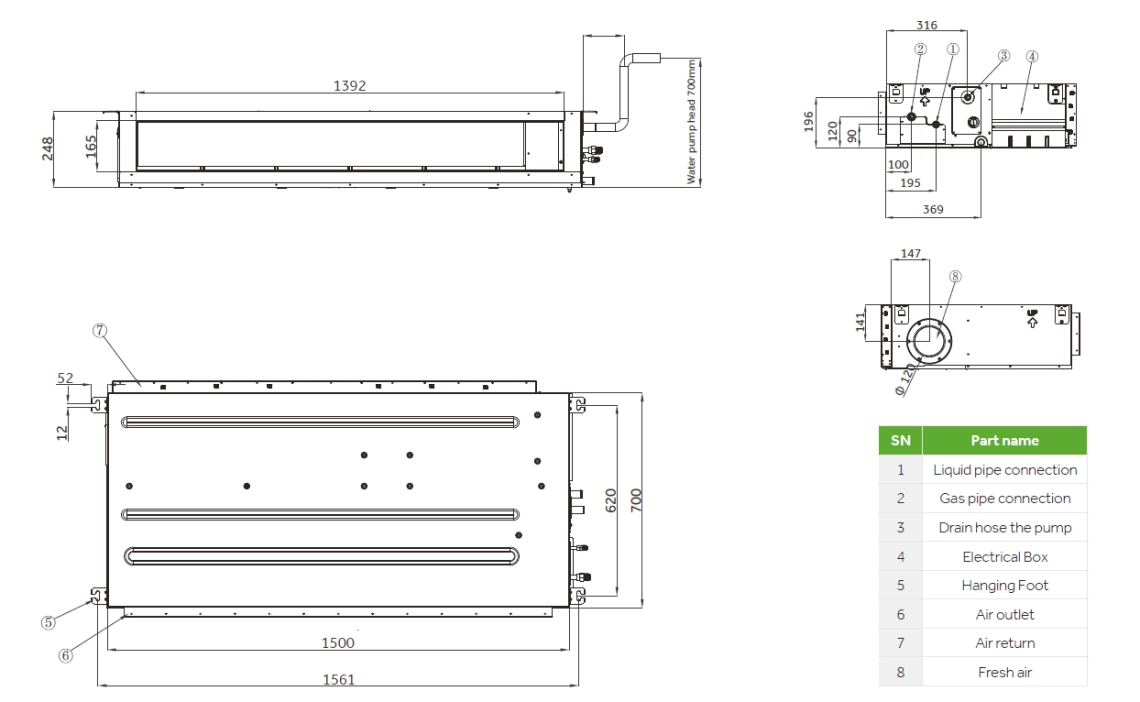

MyCond Medium ESP-Kanal Gesamtabmessungen - 1

Abmessungen

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

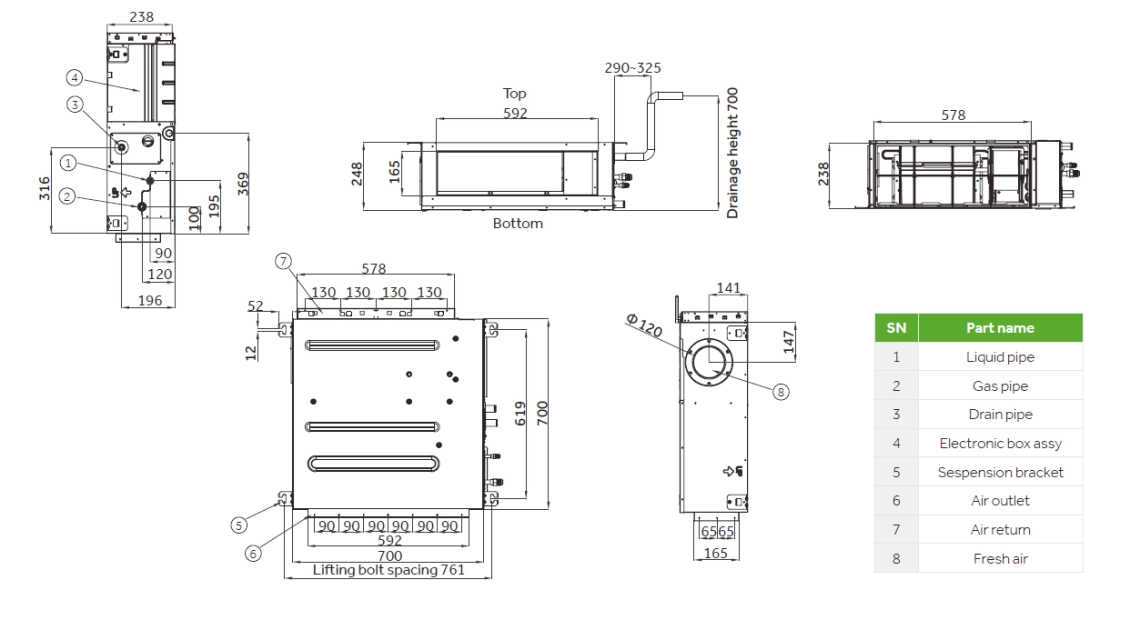

MyCond Medium ESP-Kanal Gesamtabmessungen - 2

Abmessungen

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

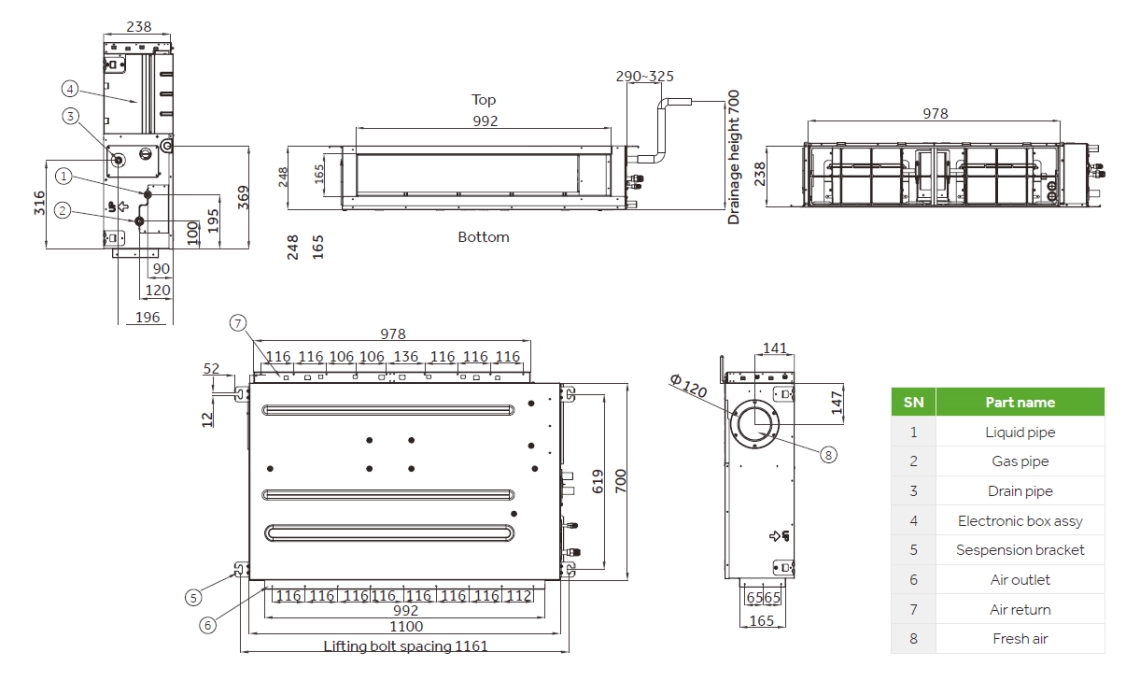

MyCond Medium ESP-Kanal Gesamtabmessungen - 3
