Mittlere ESP-Kanal-Gebläsekonvektoren der Serie MCFC

Ein Klimatisierungssystem, das sowohl zum Kühlen als auch zum Heizen dient. Das System schafft ein angenehmes Mikroklima in Büros, Industrieanlagen, Geschäfts- und Wohngebäuden, Hotels, Banken, Verwaltungsgebäuden usw.

Kühlleistung: 1,2 ... 12,6 kW

Heizleistung: 1,8 ... 18,9 kW

Möchten Sie kaufen oder haben Sie Fragen?

Mittlere ESP-Kanal-Gebläsekonvektoren der Serie MCFC

Große Auswahl an Kapazitäten. Der Gebläsekonvektor hat Kühl-, Heiz- und Lüftungsfunktionen. Er wurde entwickelt, um komfortable Bedingungen in Wohn-, Büro-, Geschäfts- und anderen Räumen zu schaffen.

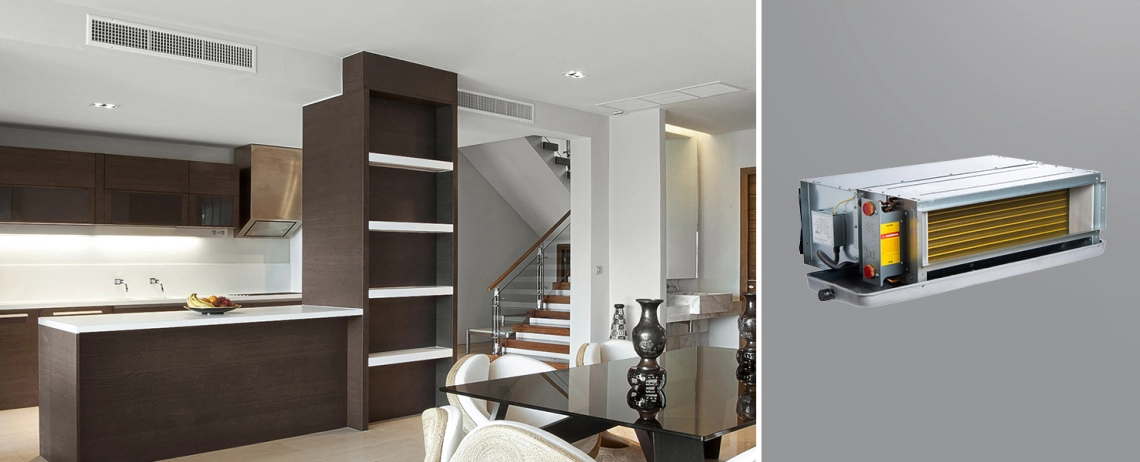

MyCond MCFC Kanalgebläsekonvektor mit mittlerem ESP, der die Effizienz der Luftzirkulation verbessert.

Merkmale und Vorteile:

Optimierter Wärmetauscher mit vergrößerter Wärmeaustauschfläche sorgt für einen hohen Wirkungsgrad des Gebläsekonvektors.
Radialventilator mit Metallflügeln und verzinktem Stahlgehäuse für hohe Zuverlässigkeit und Feuerbeständigkeit.
2-Rohr-Gebläsekonvektor mit 3-reihigem Wärmetauscher.

MyCond MCFC Kanal-Gebläsekonvektor mit mittlerem ESP für eine effiziente Klimatisierung.

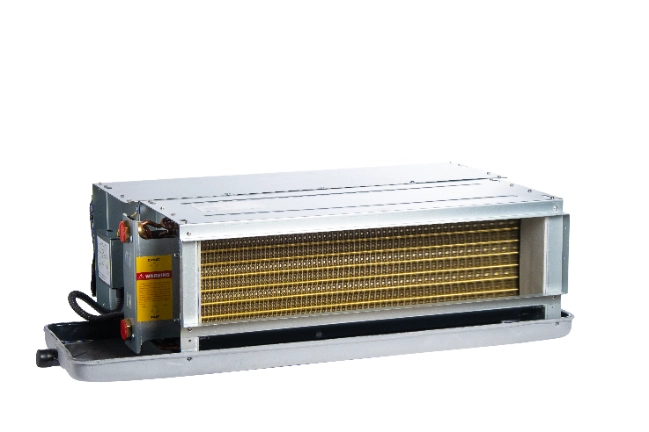

MyCond MCFC Modernes Gebläsekonvektorgerät für effizientes Luftmanagement.

Wahlweise AC- oder DC-Motortyp.
Linker Rohranschluss.
Die geneigte Auffangwanne gewährleistet einen sicheren und vollständigen Abfluss des Kondensats vom tiefsten Punkt aus.
Statischer Druck bis zu 50 Pa.
Geringe Leistungsaufnahme.
Niedriger Geräuschpegel.
ModBus-Steuerung (als Option).
Wi-Fi-Steuerung (als Option).
Thermostat ist separat erhältlich

MyCond MCFC Medium ESP Gebläsekonvektoren mit technischen Daten.

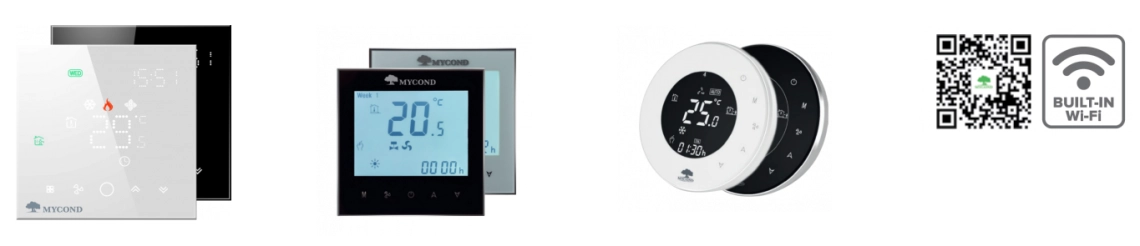

Das optimale Automatisierungspaket für eine kostengünstige und einfache Steuerung per Smartphone

MyCond MCFC Modernes Hotelzimmer mit energieeffizientem Gebläsekonvektor mit mittlerem ESP-Gehäuse.

Spezifikationen		Geräte	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
Luftdurchsatz, hoch / mittel / niedrig.		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Kühlleistung, hoch / mittel / niedrig.		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Heizleistung, hoch / mittel / niedrig.		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Externer statischer Druck		Pa.	50	50	50	50	50
Geräuschpegel		dB(A)	42	44	46	47	49
Wasserverbrauch		^m3/h	0,39	0,55	0,7	0,82	0,91
Druckabfall im Wasser		kPa	12	16	20	23	26
	Anzahl der Ventilatoren		1	2	2	2	2
Gebläsemotor	Anzahl der Motoren		1	1	1	1	1
	Niedrige Geschwindigkeit	W	49	66	84	100	118
Maximaler Betriebsdruck		MPa	1,6	1,6	1,6	1,6	1,6
Wasserzulauf / -ablauf		mm	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Abflussrohr		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Nettogewicht		kg	17	19	20	22	25

Spezifikationen		Einheiten	MCFC-136	MCFC-170	MCFC-204	MCFC-238
Luftdurchsatz, hoch / mittel / niedrig.		^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Kühlleistung, hoch / mittel / niedrig.		W	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
Heizleistung, hoch / mittel / niedrig.		W	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
Externer statischer Druck		Pa.	50	50	50	50
Geräuschpegel		dB(A)	50	52	54	56
Wasserverbrauch		^m3/h	1,34	1,59	1,8	2,07
Druckabfall im Wasser		kPa	40	40	40	50
	Anzahl der Ventilatoren		3	4	4	4
Gebläsemotor	Anzahl der Motoren		1	1	1	1
	Niedrige Geschwindigkeit	W	174	210	250	300
Maximaler Betriebsdruck		MPa	1,6	1,6	1,6	1,6
Wasserzulauf / -ablauf		mm	Rc3/4"(DN20)	Rc3/4"(Ду20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Трубка для конденсату		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Nettogewicht		kg	31	37	42	44

Anmerkung.
1. Die Kühlleistung wurde unter folgenden Bedingungen getestet: Zulufttemperatur 27°C Trockenkugel / 19,5°C Feuchtkugel
feuchtkugel; Wassereinlass- und -auslass-Temperatur 7°C / 12°C.
2. Die Heizleistung wurde unter den folgenden Bedingungen getestet: Zulufttemperatur 21°C trocken; Wassertemperatur am Einlass
wassertemperatur 60/50°C.
3. Der Geräuschpegel wurde in einem völlig echofreien Raum getestet.
4. Diese Leistungen und Durchflussmengen werden bei einem statischen Druck von 30 Pa angegeben.

Einbaumethoden

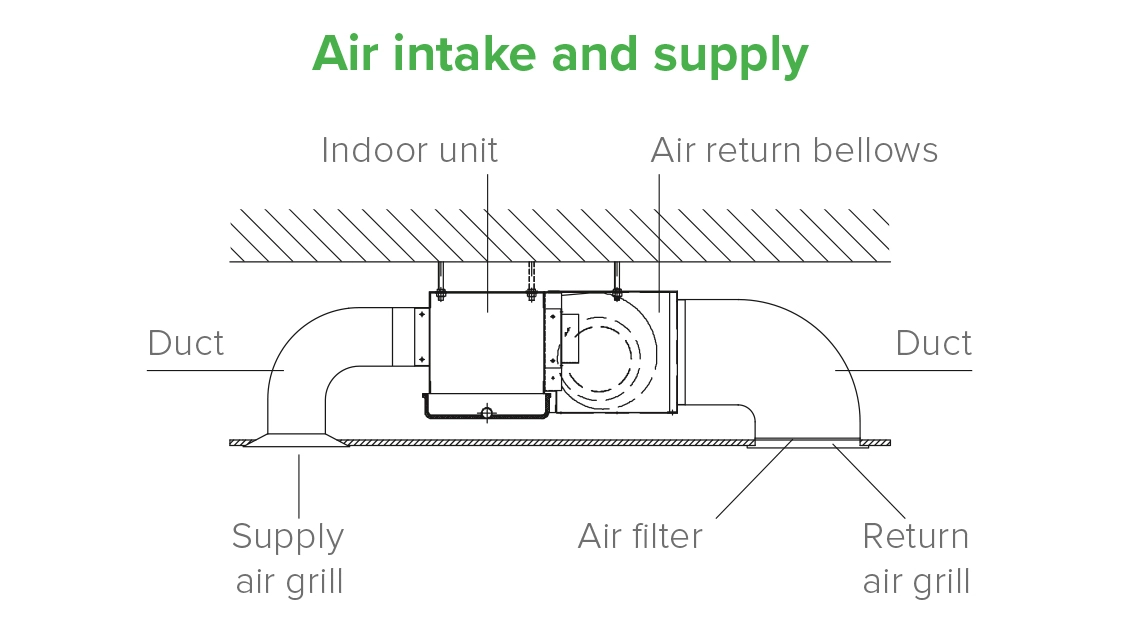

MyCond MCFC Diagramm mit Installationsmethoden für Gebläsekonvektoren.

Abmessungen

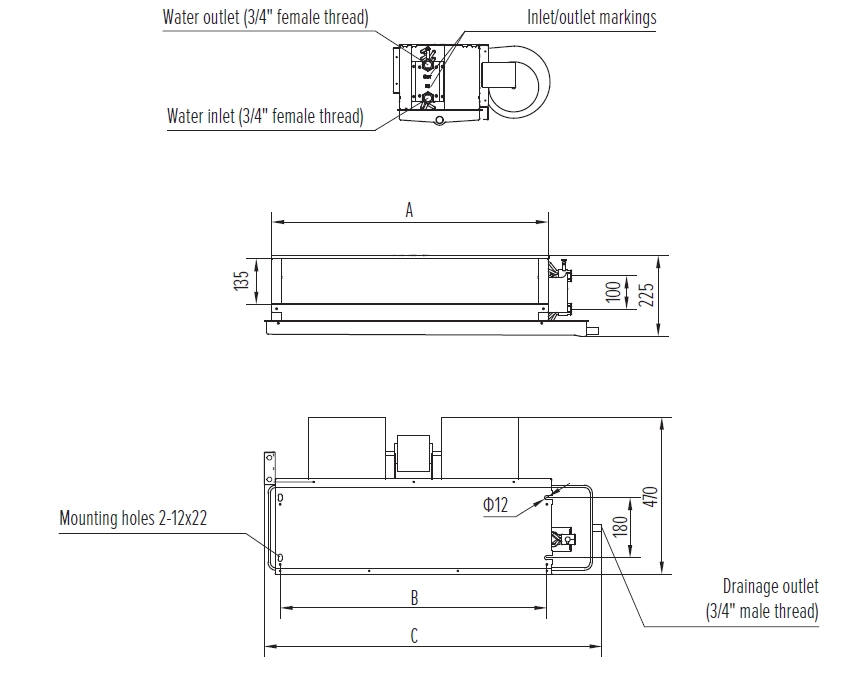

MyCond MCFC Diagramm der Abmessungen und Spezifikationen des Gebläsekonvektors Medium ESP.

Modell	Einheiten	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013

Abmessungen

Modelle für horizontalen Einbau mit hinterer Luftansaugkammer

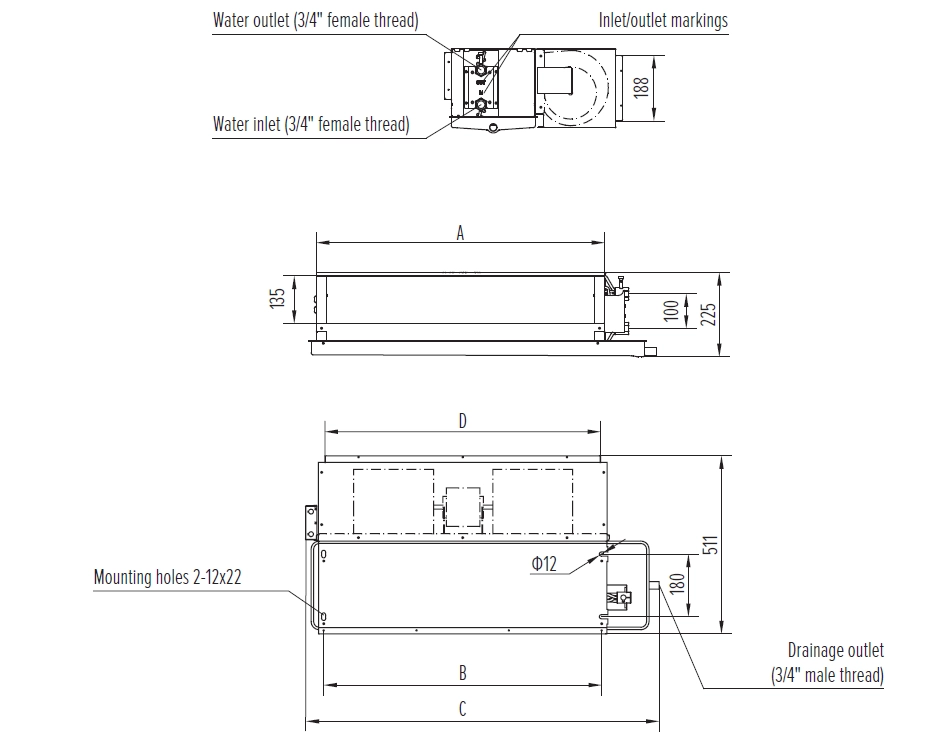

Diagramm mit den Abmessungen der Gebläsekonvektoren mit mittlerem Elektrofilter der Serie MyCond MCFC.

Modell	Einheiten	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013
D	мм	420	540	680	740	860	1060	1320	1520	1660
